Praxisbeispiel
Anpassung an neue Klima-Herausforderungen
WeberHaus-Musterhaus mit modernster Lüftungs- und Kühllösung
WeberHaus-Musterhaus mit modernster Lüftungs- und Kühllösung
Die World of Living in Rheinau-Linx ist eine faszinierende Erlebniswelt des Fertighausherstellers WeberHaus, welche die Besucher für die neuesten Entwicklungen aus der Welt des Bauens und Wohnens begeistert. So zeigt u.a. eins der Musterhäuser das perfekte Zusammenspiel modernster Architektur und intelligenter Gebäudetechnik. Das zweigeschossige Einfamilienhaus mit rund 200m² Wohnfläche und modernem Loft-Charakter steht für zeitgemäßes Wohnen. Seit vielen Jahren sorgte hier ein zentrales Komfort-Lüftungssystem vom renommierten, internationalen Raumklimaspezialisten Zehnder zuverlässig für frische Raumluft. Um das Ausstellungshaus nun auch für die neuen klimatischen Herausforderungen zunehmend heißer Sommer optimal aufzustellen, sollte das bestehende Lüftungssystem um die Kühleinheit Zehnder ComfoClime Cool erweitert werden.
Die Kühleinheit Zehnder ComfoClime Cool ist dabei nicht als klassische Klimaanlage konzipiert, sondern sorgt für eine spürbare Temperierung und Entfeuchtung der Zuluft. Im Sommer sorgt das für angenehm kühle Frischluft, im Winter kann die Zuluft bedarfsgerecht erwärmt werden. Im Vergleich zu trägeren Systemen wie einer Fußbodenkühlung reagiert die Temperierung der Luft dabei deutlich schneller auf veränderte Bedingungen oder Nutzerwünsche. Das sorgt für hohen Komfort, ganz ohne zusätzliches Außengerät. Besonders an schwülwarmen Tagen trägt die Entfeuchtung der Zuluft spürbar zu einem angenehmen Raumklima und einem verbesserten Behaglichkeitsempfinden bei.
Da die Kühleinheit auf der aktuellen Lüftungsgeräte-Generation Zehnder ComfoAir Q basiert, wurde in diesem Projekt auch gleich noch das installierte Lüftungsgerät der Vorgängerserie ausgetauscht. Die im Musterhaus verlegte Luftverteilung kann weiterhin genutzt werden. Zwei Service-Techniker konnten innerhalb weniger Stunden die bestehende Anlage in ein modernes, leistungsfähiges Gesamtsystem verwandeln, das Lüftung und Temperierung intelligent miteinander verbindet – für mehr Wohnkomfort bei gleichzeitig gestiegenen klimatischen Anforderungen.
Zu Beginn wird die Anlage spannungsfrei geschaltet. Anschließend entfernt der Techniker die Bedieneinheit, den Trockensiphon und trennt die angeschlossenen Lüftungsrohre vom Lüftungsgerät Zehnder ComfoAir 350. Danach kann dieses von seiner Wandhalterung genommen werden.
Nach dem Ausbau des Altgeräts wird der Montagesockel aufgebaut und das neue Komfort-Lüftungsgerät Zehnder ComfoAir Q darauf positioniert und ausgerichtet. Damit ist die Grundlage für die spätere Erweiterung mit der Kühleinheit Zehnder ComfoClime Cool geschaffen.

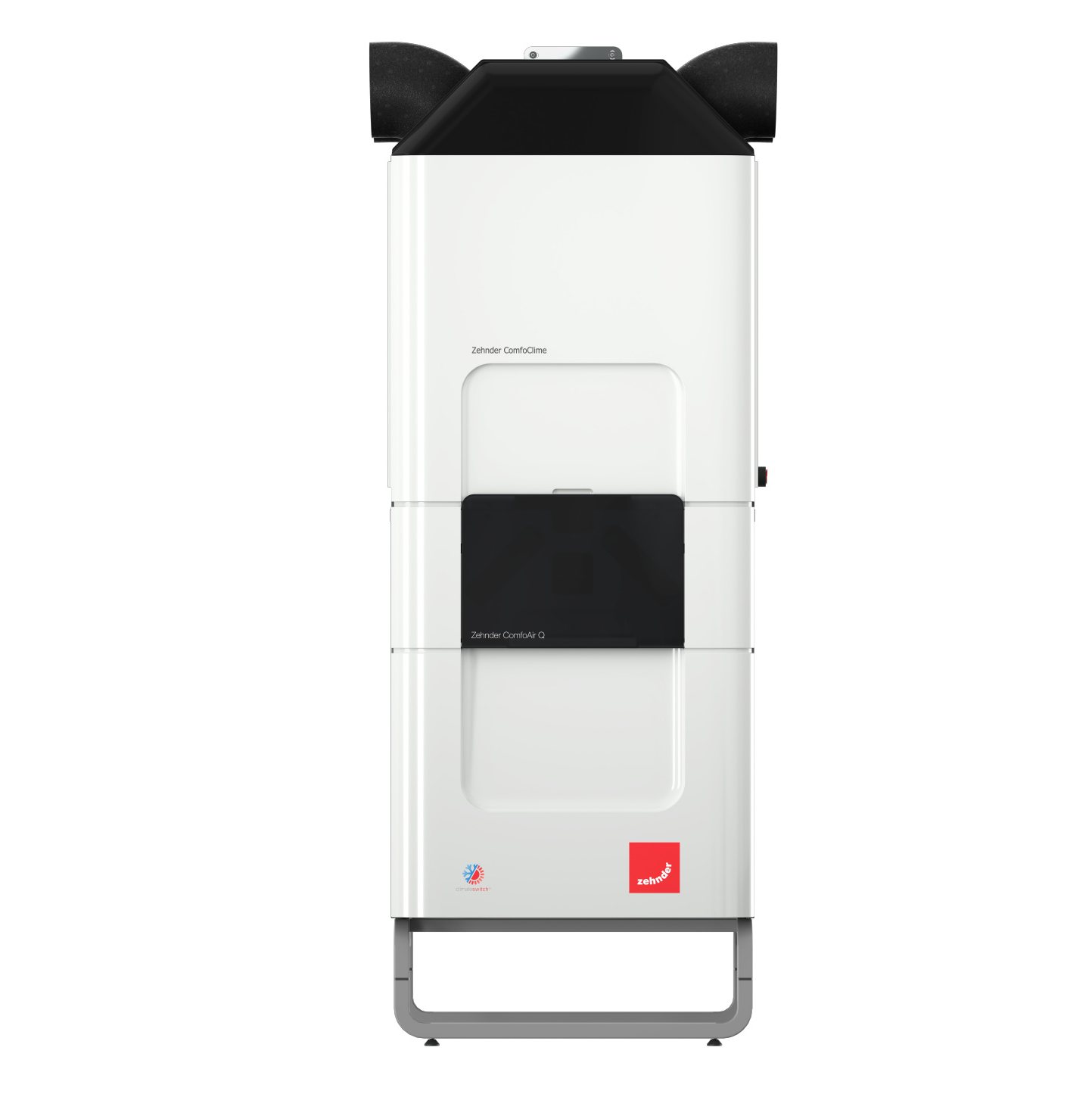

Jetzt folgt der entscheidende Moment der Modernisierung. Nach dem Entfernen der Frontabdeckung wird die Kühleinheit Zehnder ComfoClime Cool dank eines speziell entwickelten Adapters ganz unkompliziert auf dem Lüftungsgerät Zehnder ComfoAir Q positioniert. Anschließend werden beide Geräte exakt ausgerichtet und die Kühleinheit über eine Kippsicherung an der Wand befestigt.
Im nächsten Schritt wird die neue Geräteeinheit in das vorhandene Luftverteilsystem eingebunden. Im gezeigten Projekt konnten große Teile der vorhandenen Installation weiter genutzt werden. Lediglich die Leitungsführung für Außen- und Fortluft wurde an die neue Situation angepasst. Dafür kamen passende Komponenten des Zehnder Luftverteilsystems zum Einsatz.
Gerade bei Modernisierungen kann die vorhandene Luftverteilung häufig weiter genutzt werden. Dadurch lassen sich Umbauaufwand, Installationszeit und Kosten reduzieren.
Gut zu wissen: Bei Nachrüstungen ist eine nachträgliche Isolierung des Rohrsystems zumeist nicht erforderlich. Um Kondensat an den im Gebäude verlegten Rohrleitungen zu vermeiden, kann die minimale Zulufttemperatur am Lüftungsgerät begrenzt werden.
Wie gewohnt kann das Komfort-Lüftungsgerät Zehnder ComfoAir Q mit Enthalpietauscher ohne einen Siphon betrieben werden. Da im Kühlbetrieb Kondensat in der Kühleinheit entsteht, wird dort ein Siphon montiert.
Damit beide Geräte miteinander kommunizieren können, wird eine BUS-Verbindung hergestellt. Danach kann die Anlage wieder mit Strom versorgt werden.
Nach dem Einschalten übernimmt der integrierte Inbetriebnahme-Assistent des Lüftungsgeräts die Führung durch die erforderlichen Einstellungen. Schritt für Schritt werden Lüftungsgerät und Kühleinheit konfiguriert und aufeinander abgestimmt.
Anschließend überprüft der Techniker die Luftmengen an den einzelnen Luftauslässen im Wohnraum und nimmt bei Bedarf Feinjustierungen vor. So ist sichergestellt, dass das System optimal arbeitet und die vorgesehenen Luftvolumenströme erreicht werden.
Nach erfolgreicher Inbetriebnahme erfolgt die Übergabe der Anlage an den Eigentümer. Dabei erklärt der Techniker die wichtigsten Funktionen des Komfort-Lüftungssystems, die Bedienung per Display oder über die Zehnder App sowie die regelmäßigen Wartungsintervalle. Darüber hinaus informiert er über die Zehnder Rundum-Serviceleistungen wie Wartungsverträge und den Zehnder Filtershop. So ist sichergestellt, dass die Anlage dauerhaft zuverlässig arbeitet und langfristig für hohen Wohnkomfort sorgt.
