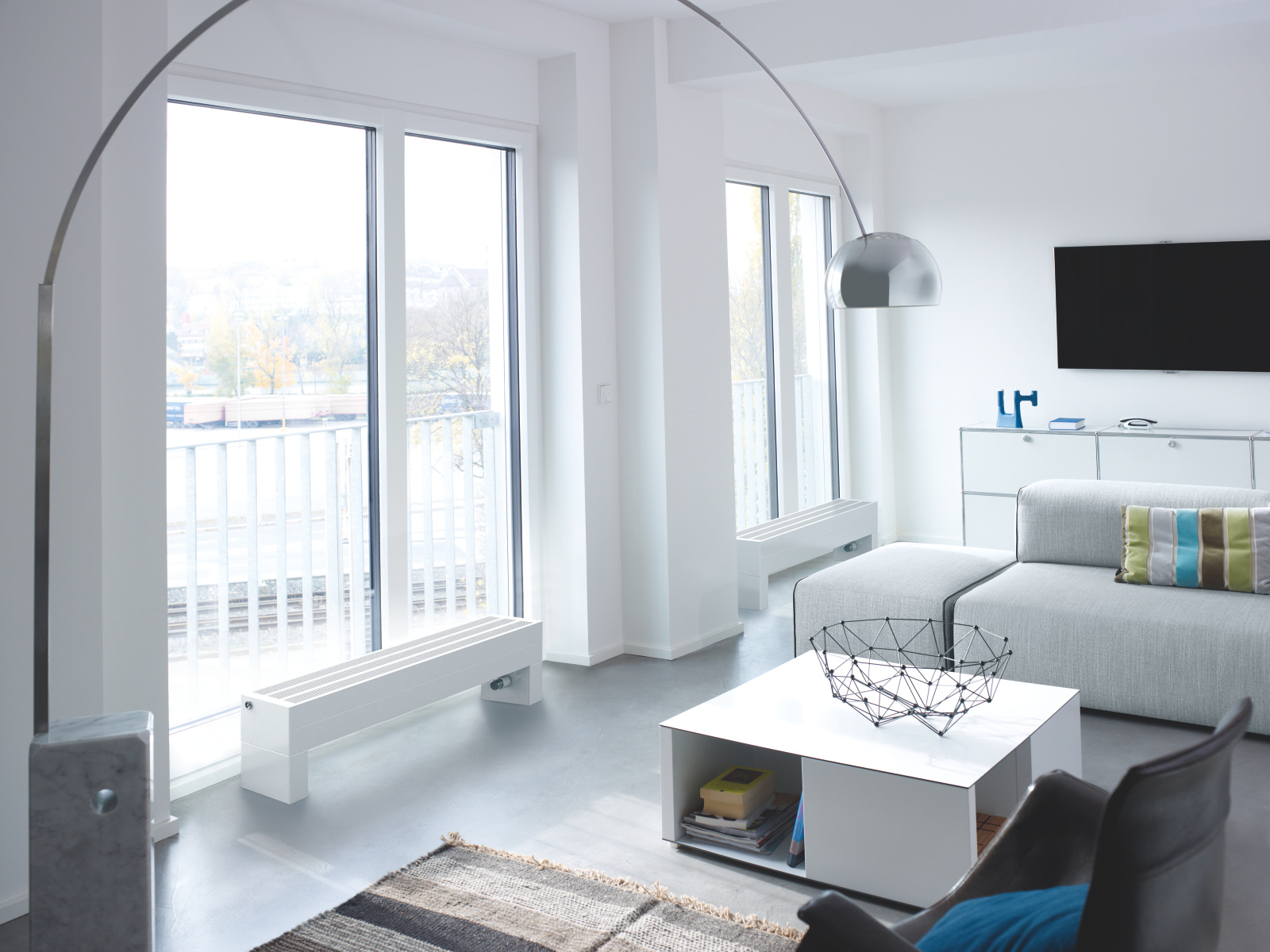

Rendering Radiavector Bench Decorative radiator Side view

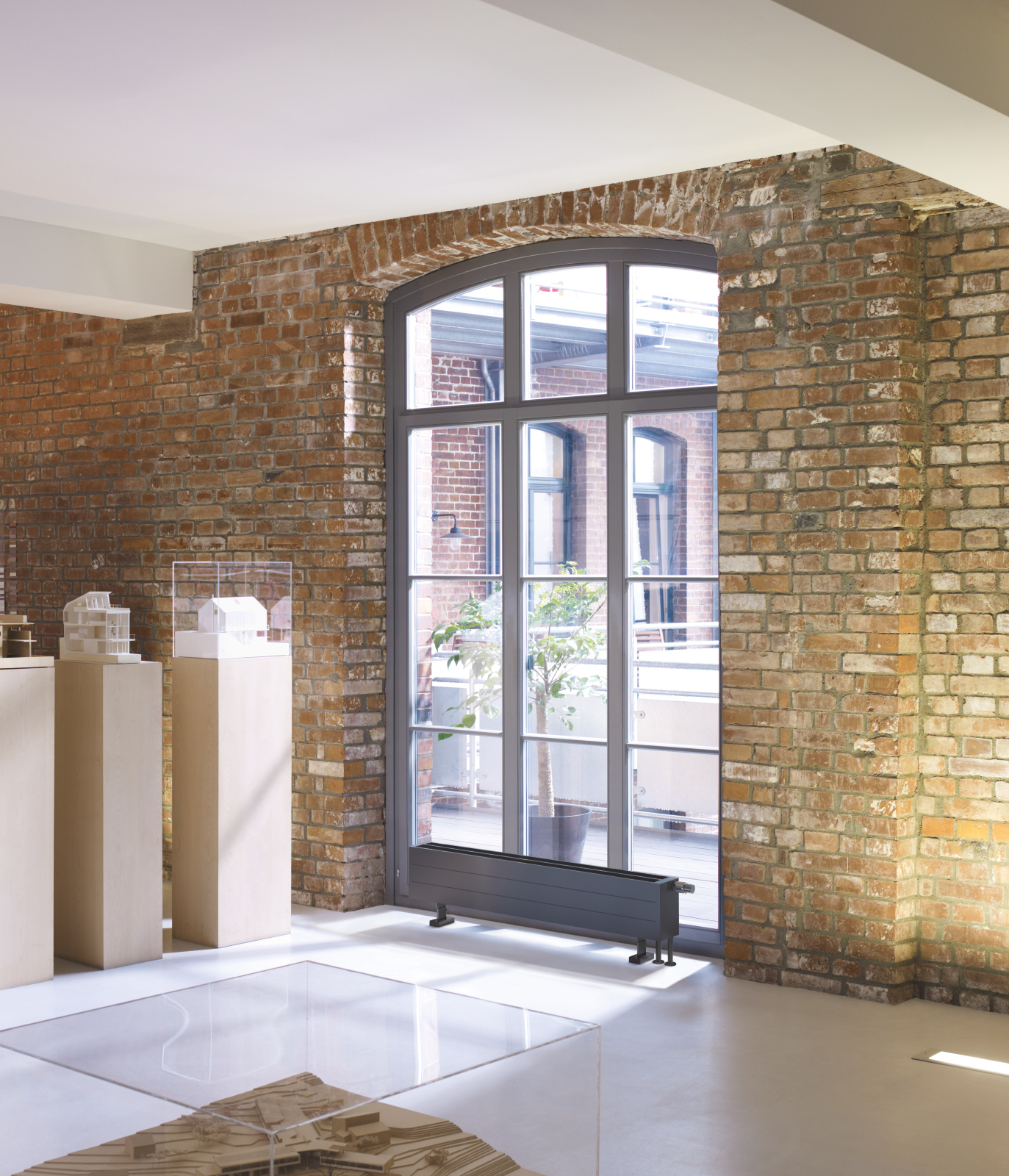

Rendering Radiavector Bench Decorative radiator Side view

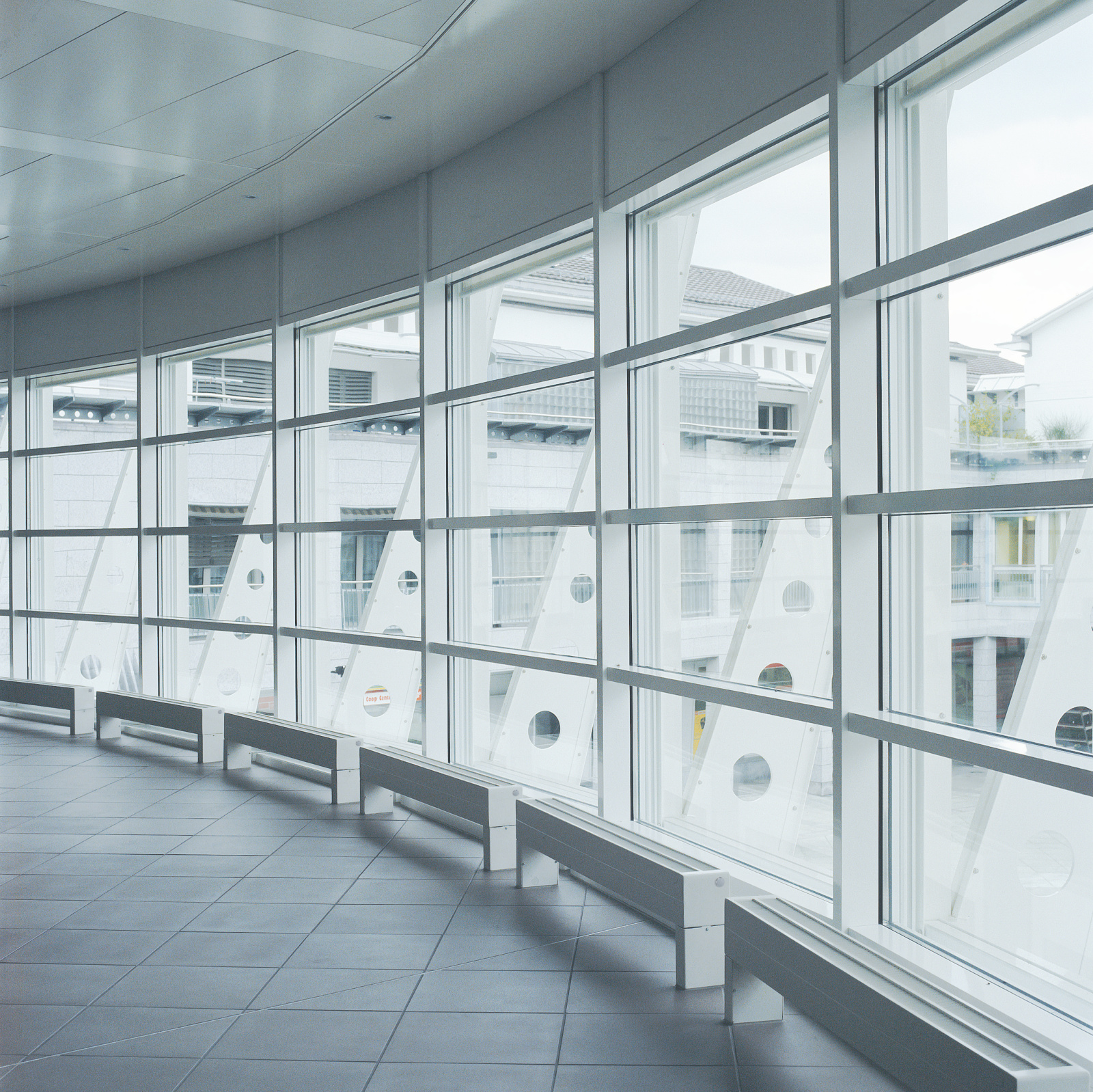

Rendering Radiavector Bench Decorative radiator Side view
Design-Heizkörper nach Maß

Zehnder
Radiavector

Warmwasserbetrieb
    Kontakt aufnehmen

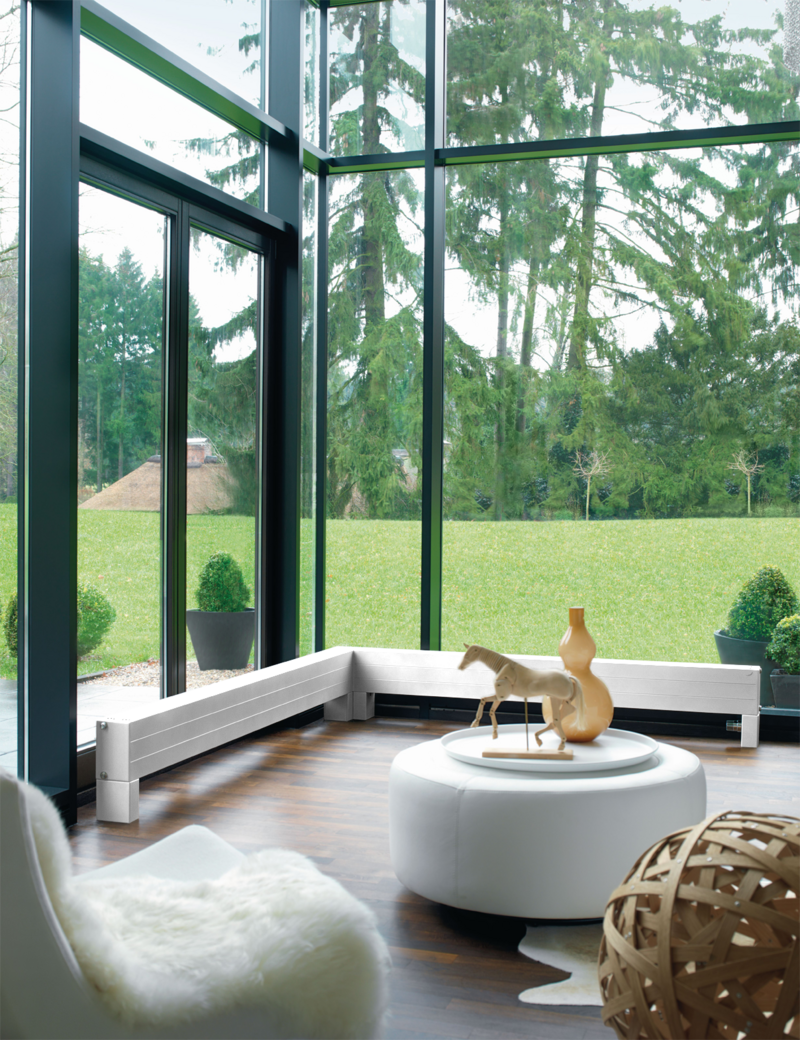

    Kompakt, leistungsstark und einfach. Durch eine hohe Wärmeleistung ist der Konvektor Zehnder Radiavector bestens geeignet für den Einsatz vor Fensterfronten oder im Wintergarten. Auch optisch, dank seiner geringen Höhe. Eck- und Sonderlösungen sind einfach möglich.

    Mehr anzeigen

    Vorteile

    • Geschlossenes Design durch kompakte Bauweise

    • Kurze Reaktionszeit ermöglicht schnelles Aufheizen der Räume

    • Hohe Wärmeleistung ermöglicht Aufheizen großer Räume

    • Vielfältige Einsatzmöglichkeiten dank Sonderlösungen zum Beispiel gewinkelt

    • Geringe Höhen ideal für den Einsatz vor Glasfassaden

    Mehr anzeigen

    Colour System

    Zehnder Radiavector - Warmwasserbetrieb
    Traffic White (9016* / RAL 9016)
    Standard
    Traffic White (9016* / RAL 9016)
    WARM COLOURS CORE
    White Quartz (0521*)
    Pure White (9010* / RAL 9010)
    Cement Grey (7233 / RAL 7033)
    Edelweiss (0067)
    Cream (9001* / RAL 9001)
    Telegrey 4 (7247 / RAL 7047)
    Beige Quartz (0523*)
    Golden Sand (0258)
    Yellow Grey (7234 / RAL 7034)
    Pearl Beige (1235 / RAL 1035)
    Beach Gold (0272)
    Concrete Grey (0265)
    Beige Grey (0267)
    Bronze (0276)
    Brown Quartz (0529*)
    Dark Brown (0270)
    Grey Aluminium (9007*)
    Anthracite (0346*)
    Umbra Grey (7222 / RAL 7022)
    Volcanic (0336*)
    WARM COLOURS TREND
    Pastel Green (6219 / RAL 6019)
    Reseda Green (6211 / RAL 6011)
    Olive Green (6203 / RAL 6003)
    Terracotta Faded (0299)
    Terracotta (0292)
    Ruby Red (3003* / RAL 3003)
    COOL COLOURS CORE
    White Matt (0556)
    Light Beige (0253)
    Light Grey (0262)
    White Aluminium (9006*)
    Light Jeans (0264)
    Titane (0335*)
    Inox Look (0332*)
    Telegrey 2 (7246 / RAL 7046)
    Blue Grey (7231 / RAL 7031)
    Anthracite Grey (7016* / RAL 7016)
    Black Quartz (0550*)
    Black Matt (0557)
    Traffic Black (9217 / RAL 9017)
    Jet Black (9005* / RAL 9005)
    COOL COLOURS TREND
    Pastel Blue (5224 / RAL 5024)
    Pigeon Blue (5214 / RAL 5014)
    Gentian Blue (5210 / RAL 5010)
    Sapphire Blue (5203 / RAL 5003)
    Blue Night (0289)
    Traffic White (9016* / RAL 9016)
    White Quartz (0521*)
    Pure White (9010* / RAL 9010)
    Cement Grey (7233 / RAL 7033)
    Edelweiss (0067)
    Cream (9001* / RAL 9001)
    Telegrey 4 (7247 / RAL 7047)
    Beige Quartz (0523*)
    Golden Sand (0258)
    Yellow Grey (7234 / RAL 7034)
    Pearl Beige (1235 / RAL 1035)
    Beach Gold (0272)
    Concrete Grey (0265)
    Beige Grey (0267)
    Bronze (0276)
    Brown Quartz (0529*)
    Dark Brown (0270)
    Grey Aluminium (9007*)
    Anthracite (0346*)
    Umbra Grey (7222 / RAL 7022)
    Volcanic (0336*)
    Pastel Green (6219 / RAL 6019)
    Reseda Green (6211 / RAL 6011)
    Olive Green (6203 / RAL 6003)
    Terracotta Faded (0299)
    Terracotta (0292)
    Ruby Red (3003* / RAL 3003)
    White Matt (0556)
    Light Beige (0253)
    Light Grey (0262)
    White Aluminium (9006*)
    Light Jeans (0264)
    Titane (0335*)
    Inox Look (0332*)
    Telegrey 2 (7246 / RAL 7046)
    Blue Grey (7231 / RAL 7031)
    Anthracite Grey (7016* / RAL 7016)
    Black Quartz (0550*)
    Black Matt (0557)
    Traffic Black (9217 / RAL 9017)
    Jet Black (9005* / RAL 9005)
    Pastel Blue (5224 / RAL 5024)
    Pigeon Blue (5214 / RAL 5014)
    Gentian Blue (5210 / RAL 5010)
    Sapphire Blue (5203 / RAL 5003)
    Blue Night (0289)
    * Diese Farben / Oberflächen werden glänzend, alle anderen matt ausgeführt.
    Bitte beachten: Dieses Farbtool gibt Ihnen einen ersten Eindruck, wie Ihr Wunschheizkörper in verschiedenen Farben / Oberflächen wirken kann. Die Darstellung am Bildschirm ist nicht farbverbindlich. Spezialfarbtöne auf Anfrage.
    Trotz äußerster Sorgfalt beim Lackiervorgang unserer Heizkörper sind leichte Farbabweichungen, je nach Fertigungsserie und gegenüber anderen Farbträgern (Keramik, Papier, Metall, ...) sowie Bildschirmdarstellung möglich.
    Zehnder Design-Heizkörper können auf Anfrage in weiteren individuellen Farben produziert werden (u. a. in gängigen RAL- oder NCS-Farbtönen).

    Technische Daten

    Anschluss an Warmwasser-Zentralheizung

    Modelle 2-reihig
    Technische Daten für Baulänge 1000 mm
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    ZRV211 70 73 336 270 173
    ZRV212 140 73 524 424 270
    ZRV213 210 73 683 553 352
    ZRV214 280 73 826 669 425
    ZRV221 70 104 435 352 223
    ZRV222 140 104 693 561 357
    ZRV223 210 104 900 729 465
    ZRV224 280 104 1077 874 558
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle 3-reihig
    Technische Daten für Baulänge 1000 mm
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    ZRV321 70 134 578 468 298
    ZRV322 140 134 903 731 466
    ZRV323 210 134 1176 952 606
    ZRV324 280 134 1422 1151 732
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle 4-reihig
    Technische Daten für Baulänge 1000 mm
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    ZRV431 70 195 809 649 413
    ZRV432 140 195 1263 1013 645
    ZRV433 210 195 1645 1319 840
    ZRV434 280 195 1990 1596 1016
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle 5-reihig
    Technische Daten für Baulänge 1000 mm
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    ZRV541 70 256 1028 825 525
    ZRV542 140 256 1606 1288 820
    ZRV543 210 256 2092 1678 1069
    ZRV544 280 256 2530 2029 1292
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle 2-reihig WVO
    Technische Daten für Baulänge 1000 mm
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    ZRV211/1 70 134 435 352 223
    ZRV212/1 140 134 693 561 357
    ZRV213/1 210 134 900 729 465
    ZRV214/1 280 134 1077 874 558
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle 3-reihig WVO
    Technische Daten für Baulänge 1000 mm
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    ZRV321/1 70 195 666 539 342
    ZRV322/1 140 195 1060 858 546
    ZRV323/1 210 195 1378 1117 712
    ZRV324/1 280 195 1648 1337 854
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle 4-reihig WVO
    Technische Daten für Baulänge 1000 mm
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    ZRV431/1 70 256 891 721 457
    ZRV432/1 140 256 1417 1147 730
    ZRV433/1 210 256 1841 1492 951
    ZRV434/1 280 256 2202 1786 1141
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle 5-reihig WVO
    Technische Daten für Baulänge 1000 mm
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    ZRV541/1 70 317 1110 898 570
    ZRV542/1 140 317 1766 1430 909
    ZRV543/1 210 317 2295 1860 1185
    ZRV544/1 280 317 2745 2227 1422
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
