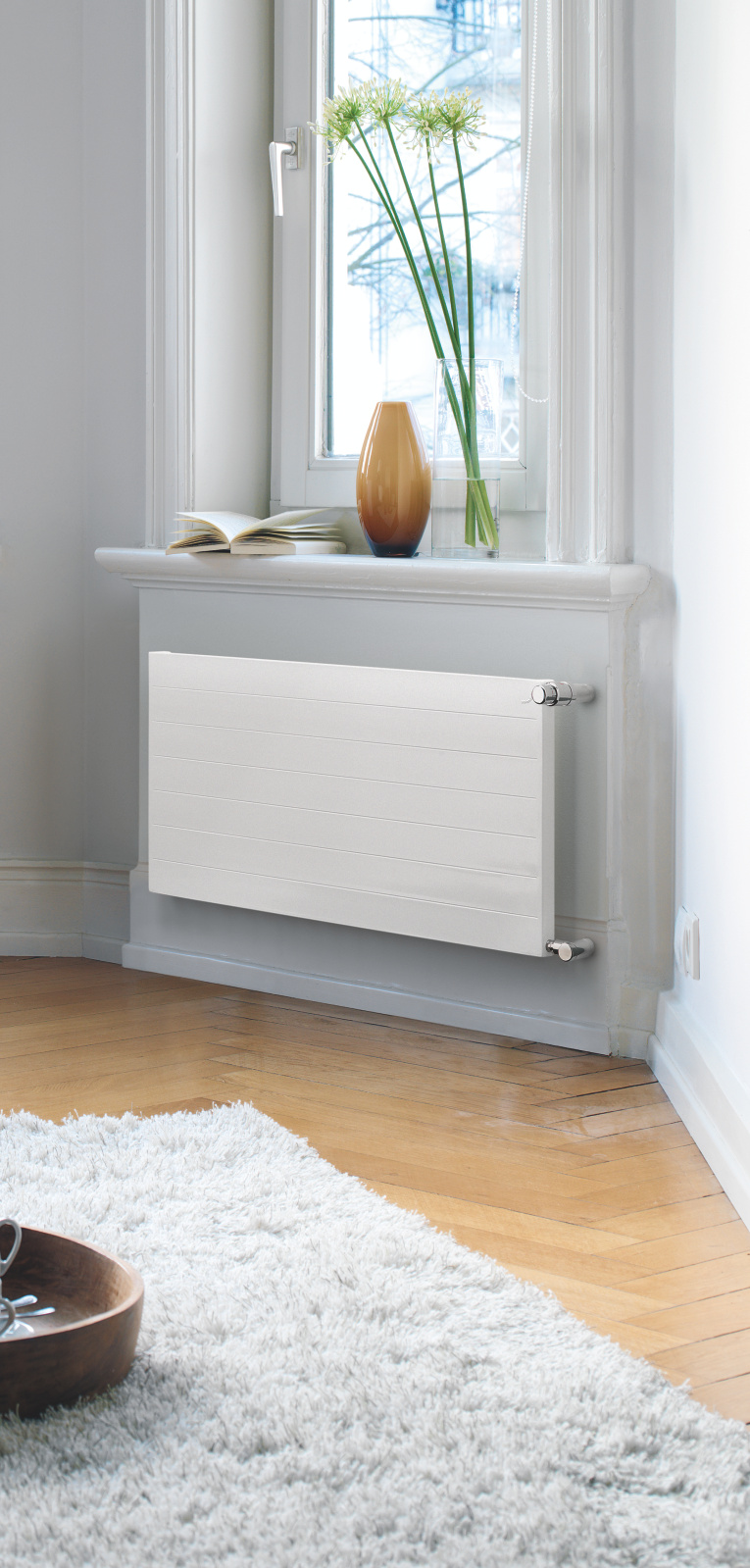

Rendering Zehnder Radiapanel Decorative radiator Front view

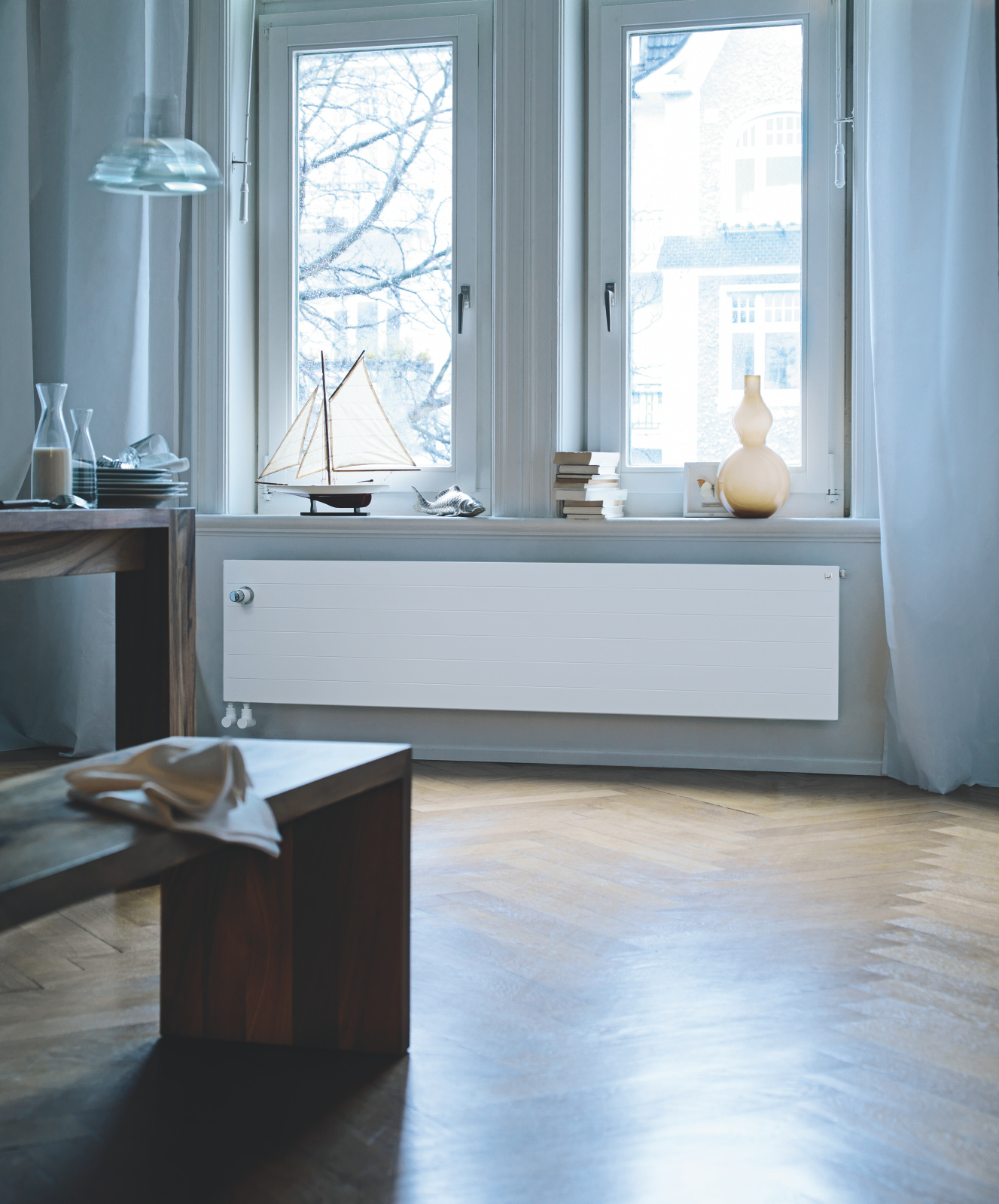

Zehnder Radiapanel Decorative radiator Front view

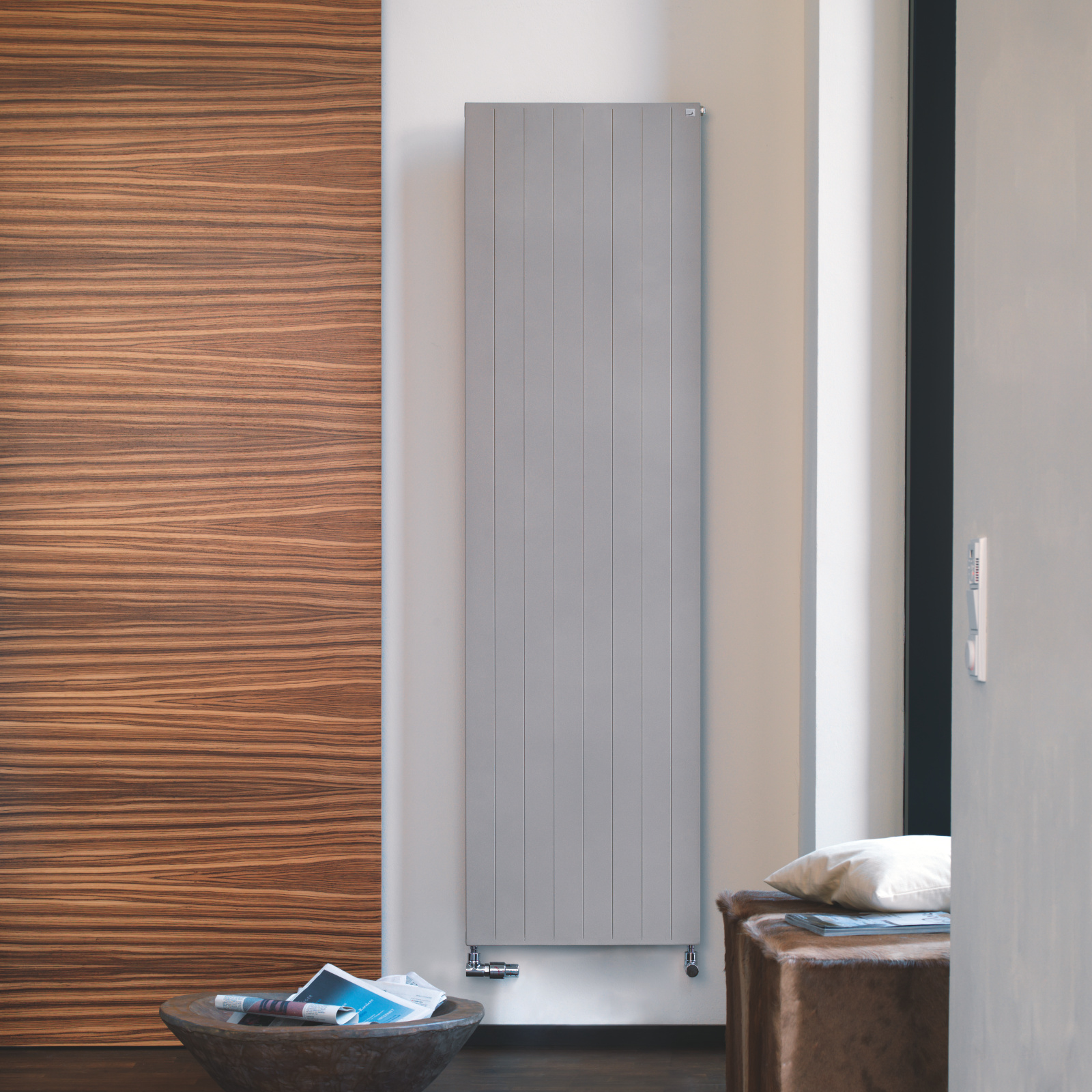

Zehnder Radiapanel Decorative radiator Front view
Design-Heizkörper nach Maß

Zehnder
Radiapanel

Warmwasserbetrieb
    Kontakt aufnehmen

    Die Heizwand Zehnder Radiapanel mit dem geschlossenen Korpus bietet eine große Modellvielfalt. Es gibt sie in unterschiedlichsten Formen und Abmessungen, die immer eines ermöglichen: eine individuelle Lösung. Durch Modelle mit Konvektionslamellen kann die Wärmeleistung noch gesteigert werden. Auch Sonderlösungen sind einfach möglich.

    Mehr anzeigen

    Vorteile

    • Vielseitig einsetzbar dank großer Anschluss-, Befestigungs- und Modellvielfalt

    • Geschlossenes Design durch kompakte Bauweise

    • Vielfältige Einsatzmöglichkeiten dank Sonderlösungen zum Beispiel gewinkelt

    • Elegant gelöste Ventilintegration und damit verdeckte Anschlusstechnik auf Wunsch

    • Innovatives Schweißverfahren bei niedrigen Temperaturen garantiert höchste Qualität und hochwertiges Design

    Mehr anzeigen

    Colour System

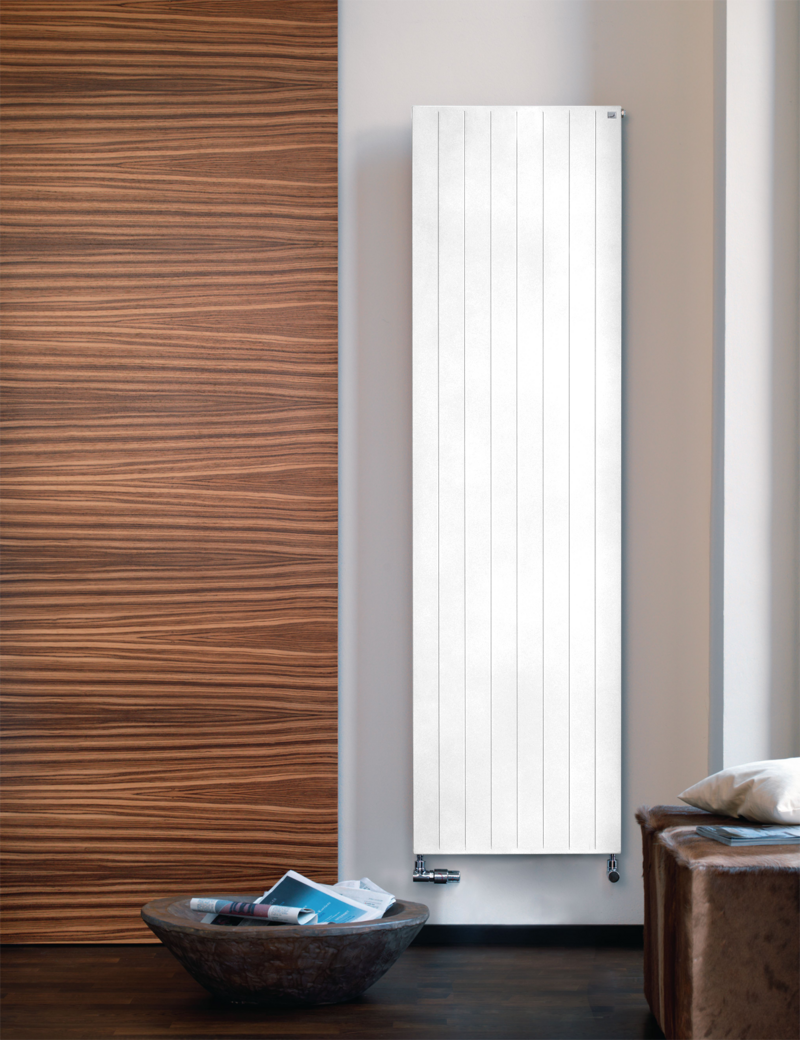

    Zehnder Radiapanel - Warmwasserbetrieb
    Traffic White (9016* / RAL 9016)
    Standard
    Traffic White (9016* / RAL 9016)
    WARM COLOURS CORE
    White Quartz (0521*)
    Pure White (9010* / RAL 9010)
    Cement Grey (7233 / RAL 7033)
    Edelweiss (0067)
    Cream (9001* / RAL 9001)
    Telegrey 4 (7247 / RAL 7047)
    Beige Quartz (0523*)
    Golden Sand (0258)
    Yellow Grey (7234 / RAL 7034)
    Pearl Beige (1235 / RAL 1035)
    Beach Gold (0272)
    Concrete Grey (0265)
    Beige Grey (0267)
    Bronze (0276)
    Brown Quartz (0529*)
    Dark Brown (0270)
    Grey Aluminium (9007*)
    Anthracite (0346*)
    Umbra Grey (7222 / RAL 7022)
    Volcanic (0336*)
    WARM COLOURS TREND
    Pastel Green (6219 / RAL 6019)
    Reseda Green (6211 / RAL 6011)
    Olive Green (6203 / RAL 6003)
    Terracotta Faded (0299)
    Terracotta (0292)
    Ruby Red (3003* / RAL 3003)
    COOL COLOURS CORE
    White Matt (0556)
    Light Beige (0253)
    Light Grey (0262)
    White Aluminium (9006*)
    Light Jeans (0264)
    Titane (0335*)
    Inox Look (0332*)
    Telegrey 2 (7246 / RAL 7046)
    Blue Grey (7231 / RAL 7031)
    Anthracite Grey (7016* / RAL 7016)
    Black Quartz (0550*)
    Black Matt (0557)
    Traffic Black (9217 / RAL 9017)
    Jet Black (9005* / RAL 9005)
    COOL COLOURS TREND
    Pastel Blue (5224 / RAL 5024)
    Pigeon Blue (5214 / RAL 5014)
    Gentian Blue (5210 / RAL 5010)
    Sapphire Blue (5203 / RAL 5003)
    Blue Night (0289)
    Traffic White (9016* / RAL 9016)
    White Quartz (0521*)
    Pure White (9010* / RAL 9010)
    Cement Grey (7233 / RAL 7033)
    Edelweiss (0067)
    Cream (9001* / RAL 9001)
    Telegrey 4 (7247 / RAL 7047)
    Beige Quartz (0523*)
    Golden Sand (0258)
    Yellow Grey (7234 / RAL 7034)
    Pearl Beige (1235 / RAL 1035)
    Beach Gold (0272)
    Concrete Grey (0265)
    Beige Grey (0267)
    Bronze (0276)
    Brown Quartz (0529*)
    Dark Brown (0270)
    Grey Aluminium (9007*)
    Anthracite (0346*)
    Umbra Grey (7222 / RAL 7022)
    Volcanic (0336*)
    Pastel Green (6219 / RAL 6019)
    Reseda Green (6211 / RAL 6011)
    Olive Green (6203 / RAL 6003)
    Terracotta Faded (0299)
    Terracotta (0292)
    Ruby Red (3003* / RAL 3003)
    White Matt (0556)
    Light Beige (0253)
    Light Grey (0262)
    White Aluminium (9006*)
    Light Jeans (0264)
    Titane (0335*)
    Inox Look (0332*)
    Telegrey 2 (7246 / RAL 7046)
    Blue Grey (7231 / RAL 7031)
    Anthracite Grey (7016* / RAL 7016)
    Black Quartz (0550*)
    Black Matt (0557)
    Traffic Black (9217 / RAL 9017)
    Jet Black (9005* / RAL 9005)
    Pastel Blue (5224 / RAL 5024)
    Pigeon Blue (5214 / RAL 5014)
    Gentian Blue (5210 / RAL 5010)
    Sapphire Blue (5203 / RAL 5003)
    Blue Night (0289)
    * Diese Farben / Oberflächen werden glänzend, alle anderen matt ausgeführt.
    Bitte beachten: Dieses Farbtool gibt Ihnen einen ersten Eindruck, wie Ihr Wunschheizkörper in verschiedenen Farben / Oberflächen wirken kann. Die Darstellung am Bildschirm ist nicht farbverbindlich. Spezialfarbtöne auf Anfrage.
    Trotz äußerster Sorgfalt beim Lackiervorgang unserer Heizkörper sind leichte Farbabweichungen, je nach Fertigungsserie und gegenüber anderen Farbträgern (Keramik, Papier, Metall, ...) sowie Bildschirmdarstellung möglich.
    Zehnder Design-Heizkörper können auf Anfrage in weiteren individuellen Farben produziert werden (u. a. in gängigen RAL- oder NCS-Farbtönen).

    Technische Daten

    Anschluss an Warmwasser-Zentralheizung

    Modelle H horizontal
    Technische Daten für Baulänge 1000 mm
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    H07 70 38 99 81 52.8
    H14 140 38 177 145 94.4
    H21 210 38 249 204 133
    H28 280 38 318 260 170
    H35 350 38 383 314 204
    H42 420 38 453 370 239
    H49 490 38 519 424 274
    H56 560 38 585 478 309
    H63 630 38 650 531 343
    H70 700 38 714 583 377
    H77 770 38 778 635 411
    H84 840 38 841 686 444
    H91 910 38 904 738 477
    H98 980 38 967 789 511
    H105 1050 38 1030 841 544
    H112 1120 38 1092 890 574
    H119 1190 38 1154 940 606
    H126 1260 38 1216 991 639
    H133 1330 38 1278 1041 671
    H140 1400 38 1340 1092 704
    H147 1470 38 1390 1123 712
    H154 1540 38 1456 1177 746
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle HH horizontal
    Technische Daten für Baulänge 1000 mm
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    HH07 70 100 159 128 81
    HH14 140 100 293 238 152
    HH21 210 100 390 318 205
    HH28 280 100 495 405 263
    HH35 350 100 679 552 353
    HH42 420 100 788 640 410
    HH49 490 100 894 726 465
    HH56 560 100 998 811 519
    HH63 630 100 1101 893 570
    HH70 700 100 1203 976 622
    HH77 770 100 1304 1057 675
    HH84 840 100 1404 1139 726
    HH91 910 100 1504 1220 778
    HH98 980 100 1603 1300 829
    HH105 1050 100 1702 1378 876
    HH112 1120 100 1801 1458 927
    HH119 1190 100 1900 1538 978
    HH126 1260 100 1999 1618 1029
    HH133 1330 100 2098 1698 1080
    HH140 1400 100 2198 1779 1131
    HH147 1470 100 2297 1860 1182
    HH154 1540 100 2397 1941 1234
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle HL horizontal
    Technische Daten für Baulänge 1000 mm
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    HL07/07 70 63 235 194 128
    HL28/14 280 63 512 419 272
    HL28/28 280 63 610 498 322
    HL35/14 350 63 578 472 305
    HL35/35 350 63 726 592 381
    HL42/14 420 63 642 524 339
    HL42/28 420 63 741 604 389
    HL49/28 490 63 802 652 419
    HL49/49 490 63 896 735 481
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle HL horizontal
    Technische Daten für Baulänge 1000 mm
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    HL56/28 560 63 861 700 450
    HL56/49 560 63 950 779 509
    HL63/28 630 63 919 746 478
    HL63/63 630 63 1094 893 578
    HL70/28 700 63 976 793 508
    HL70/63 700 63 1154 942 609
    HL77/28 770 63 1033 838 535
    HL77/63 770 63 1213 988 637
    HL84/28 840 63 1090 884 564
    HL84/63 840 63 1270 1035 667
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle HLH horizontal
    Technische Daten für Baulänge 1000 mm
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    HLH35/14 350 100 838 678 431
    HLH35/28 350 100 917 736 460
    HLH42/14 420 100 934 755 478
    HLH42/28 420 100 1014 814 509
    HLH49/28 490 100 1109 889 554
    HLH49/49 490 100 1186 952 595
    HLH56/28 560 100 1201 961 597
    HLH56/49 560 100 1246 997 619
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle HLH horizontal
    Technische Daten für Baulänge 1000 mm
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    HLH63/07 630 100 1186 954 598
    HLH63/14 630 100 1221 982 616
    HLH63/21 630 100 1256 1009 630
    HLH63/28 630 100 1291 1033 641
    HLH63/49 630 100 1357 1091 684
    HLH63/63 630 100 1428 1143 709
    HLH70/07 700 100 1288 1038 653
    HLH70/14 700 100 1319 1061 665
    HLH70/21 700 100 1350 1082 674
    HLH70/28 700 100 1381 1104 682
    HLH70/49 700 100 1465 1178 739
    HLH70/63 700 100 1497 1202 751
    HLH77/14 770 100 1438 1162 736
    HLH77/28 770 100 1471 1176 727
    HLH77/49 770 100 1576 1270 799
    HLH77/63 770 100 1612 1297 813
    HLH84/14 840 100 1539 1242 784
    HLH84/28 840 100 1561 1245 767
    HLH84/49 840 100 1679 1353 851
    HLH84/63 840 100 1722 1390 877
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle HLHL horizontal
    Technische Daten für Baulänge 1000 mm
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    HLHL35/14 350 126 1063 855 536
    HLHL35/28 350 126 1205 969 608
    HLHL42/14 420 126 1164 936 587
    HLHL42/28 420 126 1298 1042 651
    HLHL49/28 490 126 1388 1115 697
    HLHL49/49 490 126 1593 1290 820
    HLHL56/28 560 126 1474 1182 736
    HLHL56/49 560 126 1672 1354 861
    HLHL63/28 630 126 1559 1250 778
    HLHL63/63 630 126 1909 1540 973
    HLHL70/28 700 126 1643 1315 816
    HLHL70/63 700 126 1999 1613 1019
    HLHL77/28 770 126 1726 1382 857
    HLHL77/63 770 126 2103 1694 1066
    HLHL84/28 840 126 1809 1446 894
    HLHL84/63 840 126 2202 1774 1116
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle V vertikal
    Technische Daten pro Element
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    V060 600 38 45.6 37.1 23.8
    V080 800 38 58.3 47.4 30.4
    V100 1000 38 70.9 57.5 36.8
    V120 1200 38 83.5 67.8 43.4
    V140 1400 38 96.3 78.1 49.8
    V160 1600 38 109 88.3 56.4
    V180 1800 38 122 98.7 62.8
    V200 2000 38 136 110 70
    V220 2200 38 149 121 76.3
    V240 2400 38 163 132 83
    V260 2600 38 178 144 90.7
    V280 2800 38 193 156 97.8
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle VL vertikal
    Technische Daten pro Element
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    VL080 800 61 81.9 65.8 41.3
    VL100 1000 61 99.9 80.3 50.3
    VL120 1200 61 117 94.1 59
    VL140 1400 61 134 108 67.9
    VL160 1600 61 150 121 76
    VL180 1800 61 166 134 84.1
    VL200 2000 61 182 147 92.2
    VL220 2200 61 197 159 99.8
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle VLV vertikal
    Technische Daten pro Element
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    VLV080 800 100 114 91.9 57.4
    VLV100 1000 100 135 109 67.7
    VLV120 1200 100 155 125 77.7
    VLV140 1400 100 174 140 87.4
    VLV160 1600 100 193 155 96.9
    VLV180 1800 100 212 170 106
    VLV200 2000 100 230 185 116
    VLV220 2200 100 248 200 125
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle VLVL vertikal
    Technische Daten pro Element
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    VLVL080 800 126 139 112 70.6
    VLVL100 1000 126 166 134 84.3
    VLVL120 1200 126 191 155 97.2
    VLVL140 1400 126 215 174 109
    VLVL160 1600 126 239 192 121
    VLVL180 1800 126 260 210 132
    VLVL200 2000 126 280 226 142
    VLVL220 2200 126 300 242 152
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle VV vertikal
    Technische Daten pro Element
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    VV060 600 100 74.7 60.2 38
    VV080 800 100 94.6 76.2 47.9
    VV100 1000 100 114 91.8 57.8
    VV120 1200 100 133 107 67.4
    VV140 1400 100 152 123 77
    VV160 1600 100 171 138 86.2
    VV180 1800 100 189 152 95.3
    VV200 2000 100 208 167 105
    VV220 2200 100 227 182 114
    VV240 2400 100 245 197 123
    VV260 2600 100 264 212 133
    VV280 2800 100 284 228 142
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
