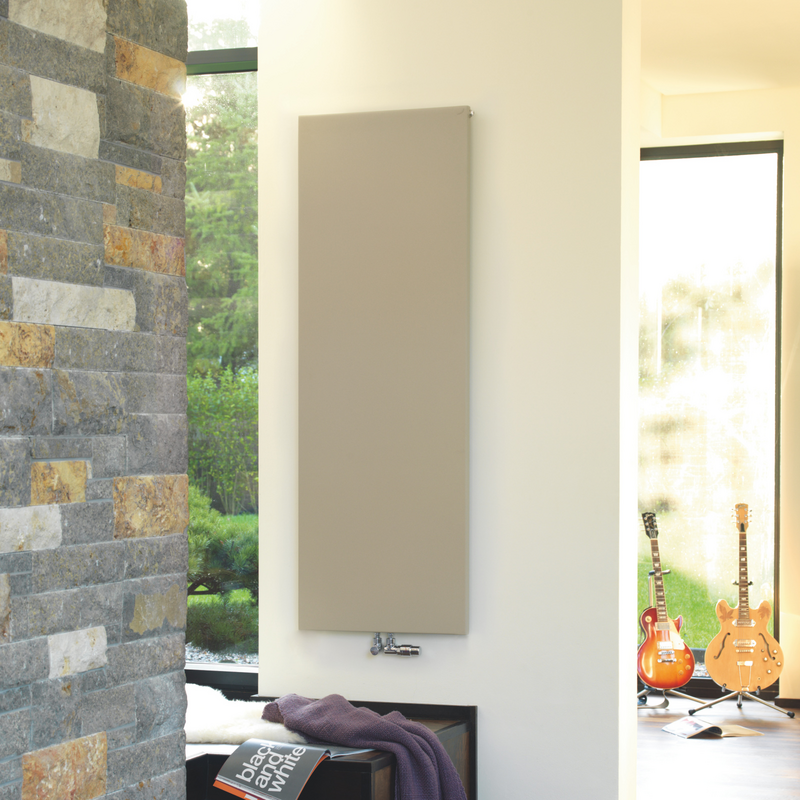

Rendering Zehnder Plano Decorative radiator Front view
Design-Heizkörper nach Maß

Zehnder
Plano

Warmwasserbetrieb
    Kontakt aufnehmen

    Gutes Design konzentriert sich auf das Wesentliche. Ein gut gestalteter Heizkörper auch. Nämlich auf Wärme und Behaglichkeit. So wie Zehnder Plano. Ein starkwandig und robuster Heizkörper mit planer Oberfläche. Die Leistungsstärke kann sich sehen lassen.

    Mehr anzeigen

    Vorteile

    • Integration in jedes Ambiente durch dezente Optik

    • Langlebigkeit durch starkwandigen und robusten Heizkörper aus Stahl

    • Geeignet für den Betrieb mit Wärmepumpe und/oder Niedertemperatursystem

    • Erfüllt gesetzliche Sicherheitsvorschriften

    • Einfache Reinigung dank glatter Oberfläche

    Mehr anzeigen

    Colour System

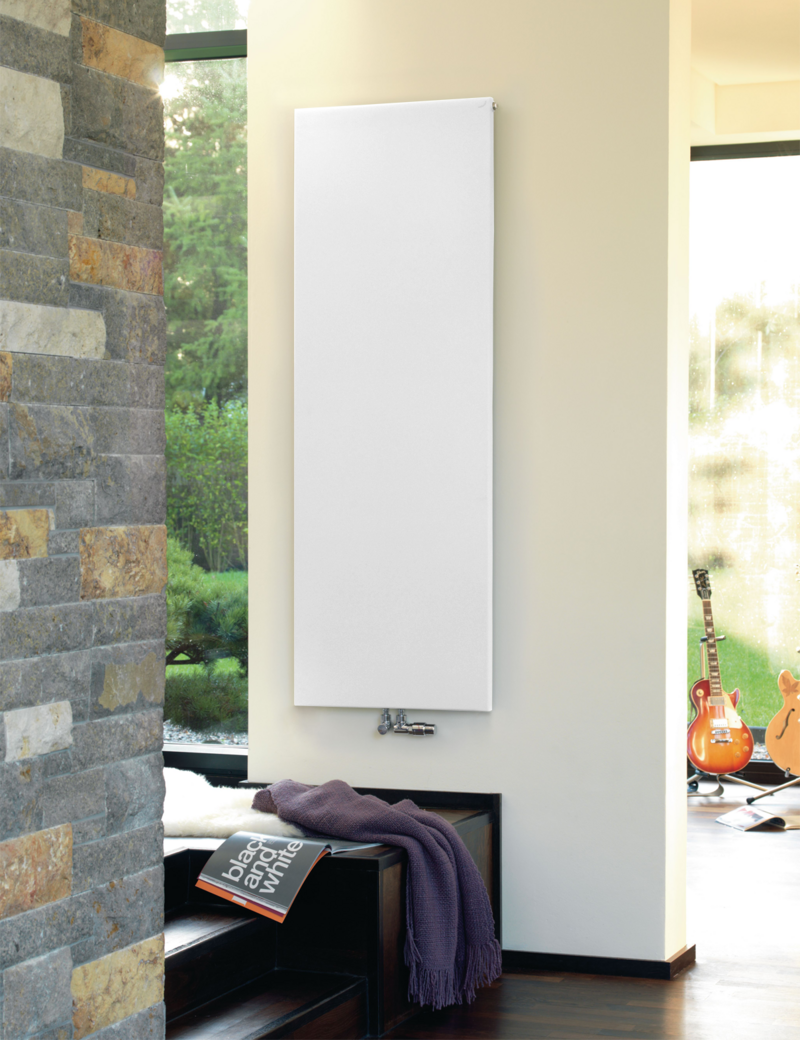

    Zehnder Plano - Warmwasserbetrieb
    Traffic White (9016* / RAL 9016)
    Standard
    Traffic White (9016* / RAL 9016)
    WARM COLOURS CORE
    White Quartz (0521*)
    Pure White (9010* / RAL 9010)
    Cement Grey (7233 / RAL 7033)
    Edelweiss (0067)
    Cream (9001* / RAL 9001)
    Telegrey 4 (7247 / RAL 7047)
    Beige Quartz (0523*)
    Golden Sand (0258)
    Yellow Grey (7234 / RAL 7034)
    Pearl Beige (1235 / RAL 1035)
    Beach Gold (0272)
    Concrete Grey (0265)
    Beige Grey (0267)
    Bronze (0276)
    Brown Quartz (0529*)
    Dark Brown (0270)
    Grey Aluminium (9007*)
    Anthracite (0346*)
    Umbra Grey (7222 / RAL 7022)
    Volcanic (0336*)
    WARM COLOURS TREND
    Pastel Green (6219 / RAL 6019)
    Reseda Green (6211 / RAL 6011)
    Olive Green (6203 / RAL 6003)
    Terracotta Faded (0299)
    Terracotta (0292)
    Ruby Red (3003* / RAL 3003)
    COOL COLOURS CORE
    White Matt (0556)
    Light Beige (0253)
    Light Grey (0262)
    White Aluminium (9006*)
    Light Jeans (0264)
    Titane (0335*)
    Inox Look (0332*)
    Telegrey 2 (7246 / RAL 7046)
    Blue Grey (7231 / RAL 7031)
    Anthracite Grey (7016* / RAL 7016)
    Black Quartz (0550*)
    Black Matt (0557)
    Traffic Black (9217 / RAL 9017)
    Jet Black (9005* / RAL 9005)
    COOL COLOURS TREND
    Pastel Blue (5224 / RAL 5024)
    Pigeon Blue (5214 / RAL 5014)
    Gentian Blue (5210 / RAL 5010)
    Sapphire Blue (5203 / RAL 5003)
    Blue Night (0289)
    Traffic White (9016* / RAL 9016)
    White Quartz (0521*)
    Pure White (9010* / RAL 9010)
    Cement Grey (7233 / RAL 7033)
    Edelweiss (0067)
    Cream (9001* / RAL 9001)
    Telegrey 4 (7247 / RAL 7047)
    Beige Quartz (0523*)
    Golden Sand (0258)
    Yellow Grey (7234 / RAL 7034)
    Pearl Beige (1235 / RAL 1035)
    Beach Gold (0272)
    Concrete Grey (0265)
    Beige Grey (0267)
    Bronze (0276)
    Brown Quartz (0529*)
    Dark Brown (0270)
    Grey Aluminium (9007*)
    Anthracite (0346*)
    Umbra Grey (7222 / RAL 7022)
    Volcanic (0336*)
    Pastel Green (6219 / RAL 6019)
    Reseda Green (6211 / RAL 6011)
    Olive Green (6203 / RAL 6003)
    Terracotta Faded (0299)
    Terracotta (0292)
    Ruby Red (3003* / RAL 3003)
    White Matt (0556)
    Light Beige (0253)
    Light Grey (0262)
    White Aluminium (9006*)
    Light Jeans (0264)
    Titane (0335*)
    Inox Look (0332*)
    Telegrey 2 (7246 / RAL 7046)
    Blue Grey (7231 / RAL 7031)
    Anthracite Grey (7016* / RAL 7016)
    Black Quartz (0550*)
    Black Matt (0557)
    Traffic Black (9217 / RAL 9017)
    Jet Black (9005* / RAL 9005)
    Pastel Blue (5224 / RAL 5024)
    Pigeon Blue (5214 / RAL 5014)
    Gentian Blue (5210 / RAL 5010)
    Sapphire Blue (5203 / RAL 5003)
    Blue Night (0289)
    * Diese Farben / Oberflächen werden glänzend, alle anderen matt ausgeführt.
    Bitte beachten: Dieses Farbtool gibt Ihnen einen ersten Eindruck, wie Ihr Wunschheizkörper in verschiedenen Farben / Oberflächen wirken kann. Die Darstellung am Bildschirm ist nicht farbverbindlich. Spezialfarbtöne auf Anfrage.
    Trotz äußerster Sorgfalt beim Lackiervorgang unserer Heizkörper sind leichte Farbabweichungen, je nach Fertigungsserie und gegenüber anderen Farbträgern (Keramik, Papier, Metall, ...) sowie Bildschirmdarstellung möglich.
    Zehnder Design-Heizkörper können auf Anfrage in weiteren individuellen Farben produziert werden (u. a. in gängigen RAL- oder NCS-Farbtönen).

    Technische Daten

    Anschluss an Warmwasser-Zentralheizung

    Modelle PH 1./.. horizontal
    Technische Daten für Baulänge 1000 mm
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/24 °C 55/45/24 °C 55/45/20 °C
    mm mm mm Watt Watt Watt Watt
    PH10/22 220 1000 32 278 201 124 148
    PH10/32 320 1000 32 374 271 167 200
    PH10/42 420 1000 32 466 335 204 245
    PH10/52 520 1000 32 559 399 240 289
    PH10/62 620 1000 32 653 465 279 336
    PH10/72 720 1000 32 749 533 320 386
    PH10/95 950 1000 32 973 696 421 506
    PH11/22 220 1000 43 371 267 163 195
    PH11/32 320 1000 43 502 364 225 268
    PH11/42 420 1000 43 667 481 295 352
    PH11/52 520 1000 43 824 593 361 433
    PH11/62 620 1000 43 971 697 423 508
    PH11/72 720 1000 43 1108 791 477 573
    PH11/95 950 1000 43 1388 991 597 718
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PH 2./.. horizontal
    Technische Daten für Baulänge 1000 mm
    Modell H L T N Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm mm Watt Watt Watt
    PH20/22 220 1000 95 185 468 381 245
    PH20/32 320 1000 95 285 624 508 328
    PH20/42 420 1000 95 385 783 639 413
    PH20/52 520 1000 95 485 940 768 499
    PH20/62 620 1000 95 585 1095 895 581
    PH20/72 720 1000 95 685 1248 1019 659
    PH20/95 950 1000 95 915 1592 1291 824
    PH21/22 220 1000 95 185 561 459 298
    PH21/32 320 1000 95 285 775 634 411
    PH21/42 420 1000 95 385 1018 829 535
    PH21/52 520 1000 95 485 1245 1013 651
    PH21/62 620 1000 95 585 1459 1185 759
    PH21/72 720 1000 95 685 1657 1344 857
    PH21/95 950 1000 95 915 2059 1667 1060
    PH22/22 220 1000 95 185 674 549 354
    PH22/32 320 1000 95 185 973 795 516
    PH22/42 420 1000 95 385 1269 1034 667
    PH22/52 520 1000 95 485 1546 1258 808
    PH22/62 620 1000 95 585 1806 1464 934
    PH22/72 720 1000 95 685 2047 1657 1054
    PH22/95 950 1000 95 915 2533 2044 1291
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PV 10 vertikal- PV10/50
    Technische Daten je Heizkörper
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    PV10/50-22 500 220 32 127 105 70.2
    PV10/50-32 500 320 32 176 146 97.3
    PV10/50-42 500 420 32 226 187 124
    PV10/50-52 500 520 32 274 226 150
    PV10/50-62 500 620 32 321 265 175
    PV10/50-72 500 720 32 371 305 201
    PV10/50-95 500 950 32 464 381 250
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PV 10 vertikal- PV10/60
    Technische Daten je Heizkörper
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    PV10/60-22 600 220 32 152 126 84
    PV10/60-32 600 320 32 211 175 117
    PV10/60-42 600 420 32 272 225 150
    PV10/60-52 600 520 32 329 272 180
    PV10/60-62 600 620 32 386 318 210
    PV10/60-72 600 720 32 445 366 241
    PV10/60-95 600 950 32 556 457 300
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PV 10 vertikal- PV10/70
    Technische Daten je Heizkörper
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    PV10/70-22 700 220 32 178 147 98.4
    PV10/70-32 700 320 32 247 205 137
    PV10/70-42 700 420 32 317 262 174
    PV10/70-52 700 520 32 384 317 210
    PV10/70-62 700 620 32 450 371 245
    PV10/70-72 700 720 32 519 427 281
    PV10/70-95 700 950 32 649 533 350
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PV 10 vertikal- PV10/80
    Technische Daten je Heizkörper
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    PV10/80-22 800 220 32 203 168 112
    PV10/80-32 800 320 32 282 233 155
    PV10/80-42 800 420 32 362 299 198
    PV10/80-52 800 520 32 438 361 238
    PV10/80-62 800 620 32 514 423 278
    PV10/80-72 800 720 32 594 488 320
    PV10/80-95 800 950 32 742 609 398
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PV 10 vertikal- PV10/90
    Technische Daten je Heizkörper
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    PV10/90-22 900 220 32 228 189 125
    PV10/90-32 900 320 32 317 262 174
    PV10/90-42 900 420 32 407 336 223
    PV10/90-52 900 520 32 493 406 268
    PV10/90-62 900 620 32 578 476 313
    PV10/90-72 900 720 32 668 549 360
    PV10/90-95 900 950 32 835 685 448
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PV 10 vertikal- PV10/100
    Technische Daten je Heizkörper
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    PV10/100-22 1000 220 32 254 210 139
    PV10/100-32 1000 320 32 352 291 193
    PV10/100-42 1000 420 32 453 373 247
    PV10/100-52 1000 520 32 548 451 297
    PV10/100-62 1000 620 32 643 528 347
    PV10/100-72 1000 720 32 742 609 398
    PV10/100-95 1000 950 32 927 759 495
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PV 10 vertikal- PV10/110
    Technische Daten je Heizkörper
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    PV10/110-22 1100 220 32 279 230 152
    PV10/110-32 1100 320 32 387 319 211
    PV10/110-42 1100 420 32 498 410 270
    PV10/110-52 1100 520 32 603 495 325
    PV10/110-62 1100 620 32 707 580 379
    PV10/110-72 1100 720 32 816 668 435
    PV10/110-95 1100 950 32 1020 834 541
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PV 10 vertikal- PV10/120
    Technische Daten je Heizkörper
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    PV10/120-22 1200 220 32 305 251 165
    PV10/120-32 1200 320 32 423 348 229
    PV10/120-42 1200 420 32 543 446 293
    PV10/120-52 1200 520 32 658 540 353
    PV10/120-62 1200 620 32 771 631 411
    PV10/120-72 1200 720 32 891 728 473
    PV10/120-95 1200 950 32 1113 908 588
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PV 10 vertikal- PV10/130
    Technische Daten je Heizkörper
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    PV10/130-22 1300 220 32 327 269 177
    PV10/130-32 1300 320 32 453 373 245
    PV10/130-42 1300 420 32 582 478 314
    PV10/130-52 1300 520 32 705 578 378
    PV10/130-62 1300 620 32 827 677 441
    PV10/130-72 1300 720 32 955 781 507
    PV10/130-95 1300 950 32 1193 974 630
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PV 10 vertikal- PV10/140
    Technische Daten je Heizkörper
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    PV10/140-22 1400 220 32 348 286 188
    PV10/140-32 1400 320 32 483 397 260
    PV10/140-42 1400 420 32 620 508 332
    PV10/140-52 1400 520 32 751 615 401
    PV10/140-62 1400 620 32 881 720 468
    PV10/140-72 1400 720 32 1017 830 537
    PV10/140-95 1400 950 32 1271 1036 668
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PV 10 vertikal- PV10/150
    Technische Daten je Heizkörper
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    PV10/150-22 1500 220 32 372 306 200
    PV10/150-32 1500 320 32 517 425 279
    PV10/150-42 1500 420 32 664 545 356
    PV10/150-52 1500 520 32 804 658 429
    PV10/150-62 1500 620 32 943 771 501
    PV10/150-72 1500 720 32 1089 889 575
    PV10/150-95 1500 950 32 1361 1109 715
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PV 10 vertikal- PV10/160
    Technische Daten je Heizkörper
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    PV10/160-22 1600 220 32 397 326 214
    PV10/160-32 1600 320 32 551 453 297
    PV10/160-42 1600 420 32 708 581 380
    PV10/160-52 1600 520 32 857 702 457
    PV10/160-62 1600 620 32 1005 822 533
    PV10/160-72 1600 720 32 1160 947 613
    PV10/160-95 1600 950 32 1450 1182 762
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PV 10 vertikal- PV10/170
    Technische Daten je Heizkörper
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    PV10/170-22 1700 220 32 419 345 227
    PV10/170-32 1700 320 32 582 479 315
    PV10/170-42 1700 420 32 748 614 403
    PV10/170-52 1700 520 32 906 743 486
    PV10/170-62 1700 620 32 1062 870 567
    PV10/170-72 1700 720 32 1226 1002 651
    PV10/170-95 1700 950 32 1532 1250 809
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PV 10 vertikal- PV10/180
    Technische Daten je Heizkörper
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    PV10/180-22 1800 220 32 442 364 239
    PV10/180-32 1800 320 32 613 504 332
    PV10/180-42 1800 420 32 788 647 425
    PV10/180-52 1800 520 32 954 782 512
    PV10/180-62 1800 620 32 1118 915 596
    PV10/180-72 1800 720 32 1291 1055 685
    PV10/180-95 1800 950 32 1614 1317 852
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PV 10 vertikal- PV10/190
    Technische Daten je Heizkörper
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    PV10/190-22 1900 220 32 464 382 251
    PV10/190-32 1900 320 32 644 530 349
    PV10/190-42 1900 420 32 828 680 446
    PV10/190-52 1900 520 32 1003 823 538
    PV10/190-62 1900 620 32 1176 963 627
    PV10/190-72 1900 720 32 1357 1109 720
    PV10/190-95 1900 950 32 1696 1384 896
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PV 10 vertikal- PV10/200
    Technische Daten je Heizkörper
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    PV10/200-22 2000 220 32 487 401 265
    PV10/200-32 2000 320 32 675 556 368
    PV10/200-42 2000 420 32 868 714 470
    PV10/200-52 2000 520 32 1051 863 566
    PV10/200-62 2000 620 32 1232 1010 661
    PV10/200-72 2000 720 32 1423 1165 759
    PV10/200-95 2000 950 32 1778 1453 944
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PV 10 vertikal- PV10/210 - 220
    Technische Daten je Heizkörper
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    PV10/210-22 2100 220 32 509 419 277
    PV10/210-32 2100 320 32 706 582 384
    PV10/210-42 2100 420 32 908 747 492
    PV10/210-52 2100 520 32 1099 903 592
    PV10/210-62 2100 620 32 1289 1057 691
    PV10/210-72 2100 720 32 1488 1218 794
    PV10/210-95 2100 950 32 1860 1521 987
    PV10/220-22 2200 220 32 531 438 289
    PV10/220-32 2200 320 32 737 607 401
    PV10/220-42 2200 420 32 947 779 513
    PV10/220-52 2200 520 32 1147 942 618
    PV10/220-62 2200 620 32 1345 1103 721
    PV10/220-72 2200 720 32 1553 1272 829
    PV10/220-95 2200 950 32 1941 1587 1030
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442

    Downloads

    loading...
    Nehmen Sie Kontakt zu uns auf

    Sie haben Fragen zu unseren Produkten oder Services?

    Zur Kontaktseite
    MyZehnder-Portal

    Nutzen Sie die Vorteile in unserem MyZehnder-Portal. Loggen Sie sich mit Ihren bekannten Zugangsdaten ein.





    Login
