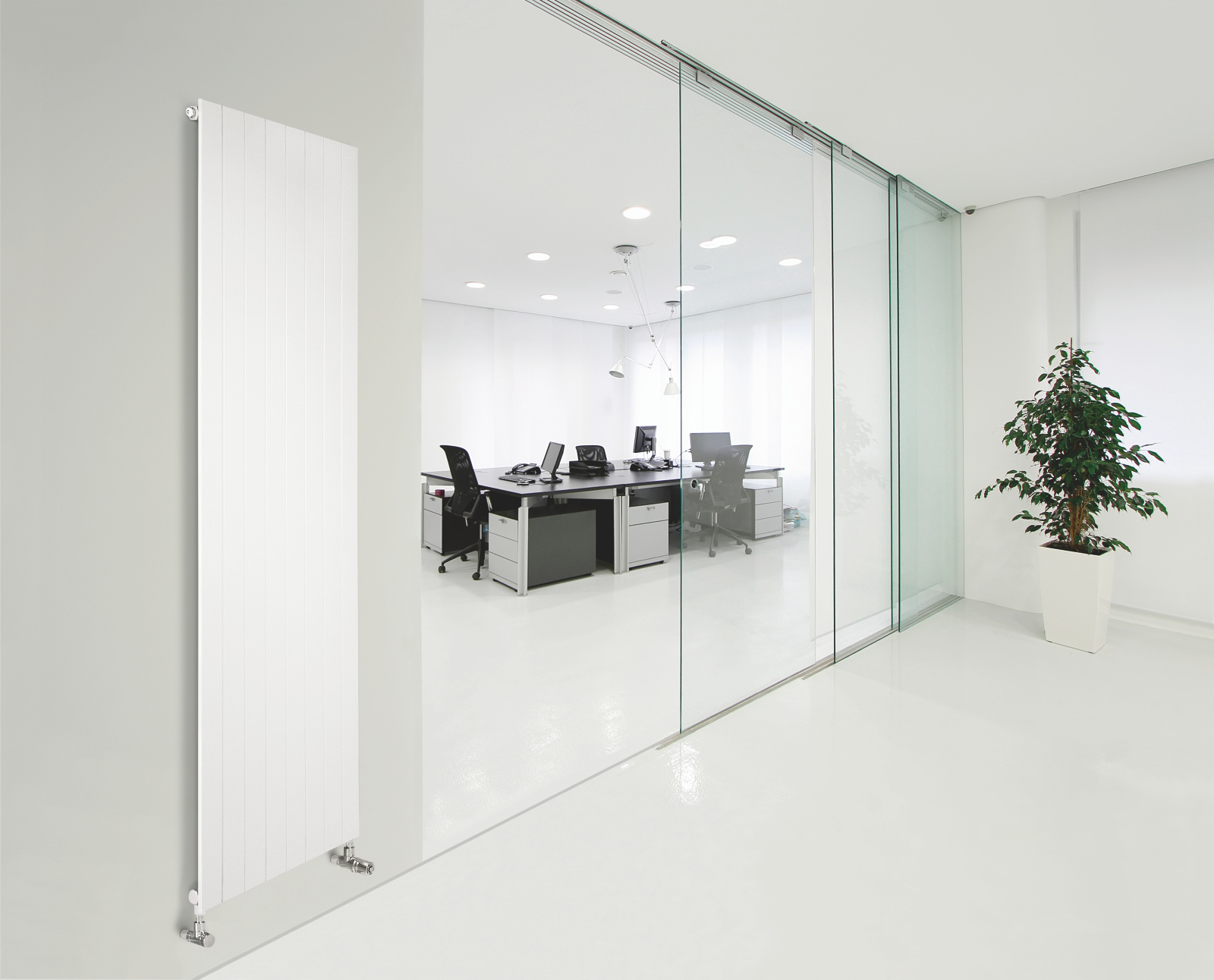

commercial setting, office

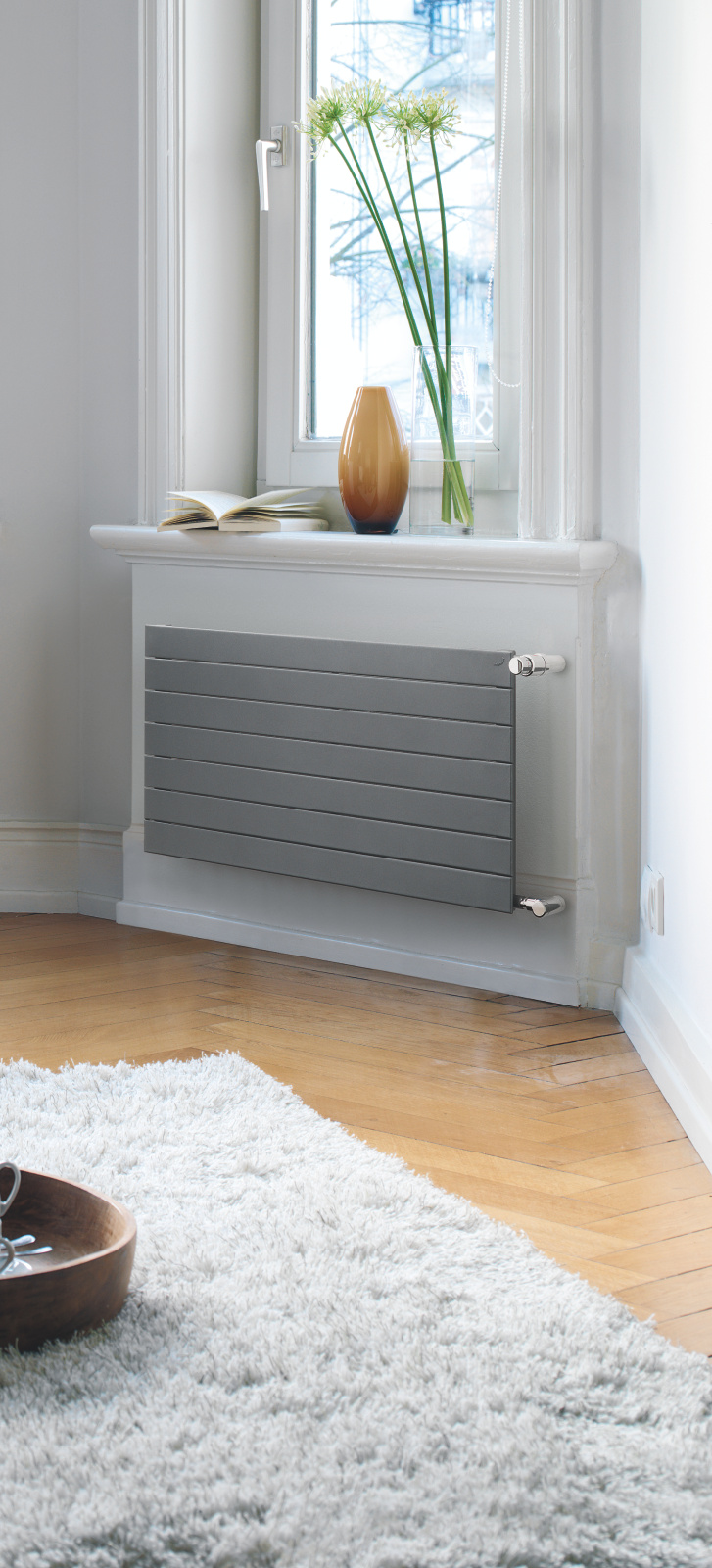

243, comfort valve series XE white, thermostatic head SH, old building, living room, angled, vertical
340, valve unit XE angled version chrome, thermostat SH chrome, living room, wall mounting, horizontal
Design-Heizkörper nach Maß

Zehnder
Nova

Warmwasserbetrieb
    Kontakt aufnehmen

    Klassisch, zeitgemäß oder progressiv. Zehnder Nova ist Modellvielfalt nach Maß. Durch die geringe Bautiefe und moderne Optik ist Zehnder Nova vielfältig einsetzbar. Der Heizkörper bietet immer die passende Lösung.

    Mehr anzeigen

    Vorteile

    • Vielseitig einsetzbar dank großer Anschluss-, Befestigungs- und Modellvielfalt
    • Zeitloses Design setzt ästhetische Akzente
    • Kurze Reaktionszeit ermöglicht schnelles Aufheizen der Räume
    • Vielfältige Einsatzmöglichkeiten dank Sonderlösungen zum Beispiel als gebogene Ausführung
    • Für nahezu jeden Anschluss das passende Modell
    • Geeignet für den Betrieb mit Wärmepumpe und/oder Niedertemperatursystem
    Mehr anzeigen

    Colour System

    Zehnder Nova - Warmwasserbetrieb
    Traffic White (9016* / RAL 9016)
    Standard
    Traffic White (9016* / RAL 9016)
    WARM COLOURS CORE
    White Quartz (0521*)
    Pure White (9010* / RAL 9010)
    Cement Grey (7233 / RAL 7033)
    Edelweiss (0067)
    Cream (9001* / RAL 9001)
    Telegrey 4 (7247 / RAL 7047)
    Beige Quartz (0523*)
    Golden Sand (0258)
    Yellow Grey (7234 / RAL 7034)
    Pearl Beige (1235 / RAL 1035)
    Beach Gold (0272)
    Concrete Grey (0265)
    Beige Grey (0267)
    Bronze (0276)
    Brown Quartz (0529*)
    Dark Brown (0270)
    Grey Aluminium (9007*)
    Anthracite (0346*)
    Umbra Grey (7222 / RAL 7022)
    Volcanic (0336*)
    WARM COLOURS TREND
    Pastel Green (6219 / RAL 6019)
    Reseda Green (6211 / RAL 6011)
    Olive Green (6203 / RAL 6003)
    Terracotta Faded (0299)
    Terracotta (0292)
    Ruby Red (3003* / RAL 3003)
    COOL COLOURS CORE
    White Matt (0556)
    Light Beige (0253)
    Light Grey (0262)
    White Aluminium (9006*)
    Light Jeans (0264)
    Titane (0335*)
    Inox Look (0332*)
    Telegrey 2 (7246 / RAL 7046)
    Blue Grey (7231 / RAL 7031)
    Anthracite Grey (7016* / RAL 7016)
    Black Quartz (0550*)
    Black Matt (0557)
    Traffic Black (9217 / RAL 9017)
    Jet Black (9005* / RAL 9005)
    COOL COLOURS TREND
    Pastel Blue (5224 / RAL 5024)
    Pigeon Blue (5214 / RAL 5014)
    Gentian Blue (5210 / RAL 5010)
    Sapphire Blue (5203 / RAL 5003)
    Blue Night (0289)
    Traffic White (9016* / RAL 9016)
    White Quartz (0521*)
    Pure White (9010* / RAL 9010)
    Cement Grey (7233 / RAL 7033)
    Edelweiss (0067)
    Cream (9001* / RAL 9001)
    Telegrey 4 (7247 / RAL 7047)
    Beige Quartz (0523*)
    Golden Sand (0258)
    Yellow Grey (7234 / RAL 7034)
    Pearl Beige (1235 / RAL 1035)
    Beach Gold (0272)
    Concrete Grey (0265)
    Beige Grey (0267)
    Bronze (0276)
    Brown Quartz (0529*)
    Dark Brown (0270)
    Grey Aluminium (9007*)
    Anthracite (0346*)
    Umbra Grey (7222 / RAL 7022)
    Volcanic (0336*)
    Pastel Green (6219 / RAL 6019)
    Reseda Green (6211 / RAL 6011)
    Olive Green (6203 / RAL 6003)
    Terracotta Faded (0299)
    Terracotta (0292)
    Ruby Red (3003* / RAL 3003)
    White Matt (0556)
    Light Beige (0253)
    Light Grey (0262)
    White Aluminium (9006*)
    Light Jeans (0264)
    Titane (0335*)
    Inox Look (0332*)
    Telegrey 2 (7246 / RAL 7046)
    Blue Grey (7231 / RAL 7031)
    Anthracite Grey (7016* / RAL 7016)
    Black Quartz (0550*)
    Black Matt (0557)
    Traffic Black (9217 / RAL 9017)
    Jet Black (9005* / RAL 9005)
    Pastel Blue (5224 / RAL 5024)
    Pigeon Blue (5214 / RAL 5014)
    Gentian Blue (5210 / RAL 5010)
    Sapphire Blue (5203 / RAL 5003)
    Blue Night (0289)
    * Diese Farben / Oberflächen werden glänzend, alle anderen matt ausgeführt.
    Bitte beachten: Dieses Farbtool gibt Ihnen einen ersten Eindruck, wie Ihr Wunschheizkörper in verschiedenen Farben / Oberflächen wirken kann. Die Darstellung am Bildschirm ist nicht farbverbindlich. Spezialfarbtöne auf Anfrage.
    Trotz äußerster Sorgfalt beim Lackiervorgang unserer Heizkörper sind leichte Farbabweichungen, je nach Fertigungsserie und gegenüber anderen Farbträgern (Keramik, Papier, Metall, ...) sowie Bildschirmdarstellung möglich.
    Zehnder Design-Heizkörper können auf Anfrage in weiteren individuellen Farben produziert werden (u. a. in gängigen RAL- oder NCS-Farbtönen).

    Technische Daten

    Anschluss an Warmwasser-Zentralheizung

    Modell NH horizontal
    Technische Daten für Baulänge 1000 mm
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    NH07 70 1000 45 105 86.1 56.2
    NH14 141 1000 45 182 149 97.3
    NH21 212 1000 45 254 208 135
    NH28 283 1000 45 323 264 172
    NH35 354 1000 45 391 320 207
    NH42 425 1000 45 459 375 243
    NH49 496 1000 45 527 430 278
    NH56 567 1000 45 596 486 314
    NH63 638 1000 45 666 542 349
    NH70 709 1000 45 737 600 386
    NH77 780 1000 45 809 658 422
    NH84 851 1000 45 882 716 459
    NH91 922 1000 45 958 778 497
    NH98 993 1000 45 1024 832 533
    NH105 1064 1000 45 1089 884 566
    NH112 1135 1000 45 1154 937 600
    NH119 1206 1000 45 1218 989 632
    NH126 1277 1000 45 1283 1041 666
    NH133 1348 1000 45 1347 1093 698
    NH140 1419 1000 45 1412 1145 732
    NH147 1500 1000 45 1543 1251 798
    NH154 1572 1000 45 1614 1309 835
    NH161 1643 1000 45 1685 1364 867
    NH168 1715 1000 45 1756 1422 904
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modell NHH horizontal
    Technische Daten für Baulänge 1000 mm
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    NHH07 70 1000 53 180 147 95.9
    NHH14 141 1000 53 303 248 161
    NHH21 212 1000 53 415 339 220
    NHH28 283 1000 53 522 426 276
    NHH35 354 1000 53 626 511 330
    NHH42 425 1000 53 729 594 384
    NHH49 496 1000 53 832 678 437
    NHH56 567 1000 53 936 762 490
    NHH63 638 1000 53 1040 846 543
    NHH70 709 1000 53 1146 931 597
    NHH77 780 1000 53 1253 1017 651
    NHH84 851 1000 53 1363 1106 707
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modell NHL horizontal
    Technische Daten für Baulänge 1000 mm
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    NHL07/07 70 1000 45 194 159 104
    NHL14/14 141 1000 45 339 277 181
    NHL21/21 212 1000 45 456 372 241
    NHL28/28 283 1000 45 545 444 286
    NHL35/21 354 1000 60 606 494 320
    NHL35/35 354 1000 60 710 578 372
    NHL42/21 425 1000 60 673 549 354
    NHL42/42 425 1000 60 814 662 425
    NHL49/28 496 1000 60 789 643 414
    NHL49/49 496 1000 60 917 745 476
    NHL56/28 567 1000 60 857 698 449
    NHL56/56 567 1000 60 1024 830 530
    NHL63/28 638 1000 60 927 754 485
    NHL63/56 638 1000 60 1086 880 562
    NHL70/28 709 1000 60 996 810 521
    NHL70/56 709 1000 60 1149 931 594
    NHL77/28 780 1000 60 1065 866 556
    NHL77/56 780 1000 60 1212 982 626
    NHL84/28 851 1000 60 1132 920 591
    NHL84/56 851 1000 60 1274 1033 658
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modell NHLH horizontal
    Technische Daten für Baulänge 1000 mm
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    NHLH07/07 70 1000 53 263 215 140
    NHLH14/14 141 1000 53 442 361 233
    NHLH21/21 212 1000 53 595 484 311
    NHLH28/28 283 1000 53 730 592 378
    NHLH35/21 354 1000 53 773 628 402
    NHLH35/35 354 1000 53 850 688 437
    NHLH42/21 425 1000 53 865 703 450
    NHLH42/42 425 1000 53 962 777 491
    NHLH49/28 496 1000 53 989 801 510
    NHLH49/49 496 1000 53 1072 864 544
    NHLH56/28 567 1000 53 1081 875 557
    NHLH56/56 567 1000 53 1185 953 597
    NHLH63/28 638 1000 53 1177 953 606
    NHLH63/56 638 1000 53 1265 1018 639
    NHLH70/28 709 1000 53 1275 1032 656
    NHLH70/56 709 1000 53 1344 1082 680
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modell NHLLH horizontal
    Technische Daten für Baulänge 1000 mm
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    NHLLH07/07 70 1000 92 376 309 203
    NHLLH14/14 141 1000 92 630 516 336
    NHLLH21/21 212 1000 92 857 699 452
    NHLLH28/28 283 1000 92 1062 863 553
    NHLLH35/21 354 1000 92 1062 864 554
    NHLLH35/35 354 1000 92 1250 1012 644
    NHLLH42/21 425 1000 92 1170 951 610
    NHLLH42/42 425 1000 92 1424 1150 728
    NHLLH49/28 496 1000 92 1370 1111 708
    NHLLH49/49 496 1000 92 1590 1281 807
    NHLLH56/28 567 1000 92 1480 1199 764
    NHLLH56/56 567 1000 92 1750 1407 881
    NHLLH63/28 638 1000 92 1590 1288 820
    NHLLH63/56 638 1000 92 1843 1481 928
    NHLLH70/28 709 1000 92 1699 1376 875
    NHLLH70/56 709 1000 92 1936 1556 974
    NHLLH77/28 780 1000 92 1804 1460 927
    NHLLH77/56 780 1000 92 2029 1631 1021
    NHLLH84/28 851 1000 92 1904 1539 976
    NHLLH84/56 851 1000 92 2122 1705 1068
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modell NHLLHL horizontal
    Technische Daten für Baulänge 1000 mm
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    NHLLHL07/07 70 1000 128 452 372 245
    NHLLHL14/14 141 1000 128 763 625 408
    NHLLHL21/21 212 1000 128 1037 846 546
    NHLLHL28/28 283 1000 128 1281 1041 668
    NHLLHL35/21 354 1000 128 1224 996 640
    NHLLHL35/35 354 1000 128 1504 1218 775
    NHLLHL42/21 425 1000 128 1333 1084 696
    NHLLHL42/42 425 1000 128 1711 1382 874
    NHLLHL49/28 496 1000 128 1583 1284 819
    NHLLHL49/49 496 1000 128 1910 1539 968
    NHLLHL56/28 567 1000 128 1702 1380 880
    NHLLHL56/56 567 1000 128 2109 1695 1060
    NHLLHL63/28 638 1000 128 1823 1477 941
    NHLLHL63/56 638 1000 128 2200 1767 1105
    NHLLHL70/28 709 1000 128 1942 1573 1001
    NHLLHL70/56 709 1000 128 2291 1840 1150
    NHLLHL77/28 780 1000 128 2055 1663 1057
    NHLLHL77/56 780 1000 128 2382 1913 1195
    NHLLHL84/28 851 1000 128 2158 1745 1107
    NHLLHL84/56 851 1000 128 2473 1985 1240
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modell NV vertikal
    Technische Daten pro Element
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    NV60 600 70 45 47 38.3 24.8
    NV80 800 70 45 60 48.9 31.6
    NV100 1000 70 45 73 59.4 38.3
    NV120 1200 70 45 86 69.9 44.9
    NV140 1400 70 45 99 80.4 51.4
    NV160 1600 70 45 112 90.9 58.2
    NV180 1800 70 45 125 102 65.3
    NV200 2000 70 45 138 112 72.1
    NV220 2200 70 45 152 123 79
    NV240 2400 70 45 165 134 85.8
    NV260 2600 70 45 179 145 92.6
    NV280 2800 70 45 194 157 99.8
    NV300 3000 70 45 205 166 105
    NV320 3200 70 45 219 177 112
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modell NVL vertikal
    Technische Daten pro Element
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    NVL60 600 70 58 70 56.7 36.2
    NVL80 800 70 58 88 71.2 45.3
    NVL100 1000 70 58 105 85.1 54.3
    NVL120 1200 70 58 121 98 62.4
    NVL140 1400 70 58 137 111 70.5
    NVL160 1600 70 58 153 124 78.5
    NVL180 1800 70 58 169 137 86.5
    NVL200 2000 70 58 185 149 94.5
    NVL220 2200 70 58 201 162 102
    NVL240 2400 70 58 217 175 110
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modell NVLV vertikal
    Technische Daten pro Element
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    NVLV60 600 70 110 96.1 77.6 49.2
    NVLV80 800 70 110 120 96.8 61.1
    NVLV100 1000 70 110 144 116 73
    NVLV120 1200 70 110 169 136 85.2
    NVLV140 1400 70 110 195 157 97.8
    NVLV160 1600 70 110 222 178 111
    NVLV180 1800 70 110 251 202 126
    NVLV200 2000 70 110 273 219 137
    NVLV220 2200 70 110 295 237 148
    NVLV240 2400 70 110 316 254 159
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modell NVV vertikal
    Technische Daten pro Element
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    NVV60 600 70 53 70 56.6 36
    NVV80 800 70 53 90 72.6 45.8
    NVV100 1000 70 53 109 87.8 55.2
    NVV120 1200 70 53 128 103 64.2
    NVV140 1400 70 53 146 117 72.5
    NVV160 1600 70 53 164 132 82.2
    NVV180 1800 70 53 181 146 91.2
    NVV200 2000 70 53 198 160 100.3
    NVV220 2200 70 53 215 173 110
    NVV240 2400 70 53 231 186 118
    NVV260 2600 70 53 247 199 126
    NVV280 2800 70 53 263 212 134
    NVV300 3000 70 53 280 226 143
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modell NVV-4SR vertikal
    Technische Daten pro Element
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm Watt Watt Watt
    NVV60-4SR 600 70 92 79 64.1 41
    NVV80-4SR 800 70 92 100 81.1 51.7
    NVV100-4SR 1000 70 92 121 98 62.4
    NVV120-4SR 1200 70 92 141 114 72.5
    NVV140-4SR 1400 70 92 163 132 83.6
    NVV160-4SR 1600 70 92 184 149 94.2
    NVV180-4SR 1800 70 92 205 166 105
    NVV200-4SR 2000 70 92 227 183 116
    NVV220-4SR 2200 70 92 249 201 126
    NVV240-4SR 2400 70 92 272 219 138
    NVV260-4SR 2600 70 92 295 237 149
    NVV280-4SR 2800 70 92 319 256 161
    NVV300-4SR 3000 70 92 343 276 172
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442

    Downloads

    loading...
    Nehmen Sie Kontakt zu uns auf

    Sie haben Fragen zu unseren Produkten oder Services?

    Zur Kontaktseite
    MyZehnder-Portal

    Nutzen Sie die Vorteile in unserem MyZehnder-Portal. Loggen Sie sich mit Ihren bekannten Zugangsdaten ein.





    Login
