Zehnder_RHC_Bandrastersystem_unten

Geschlossene Metalldecke

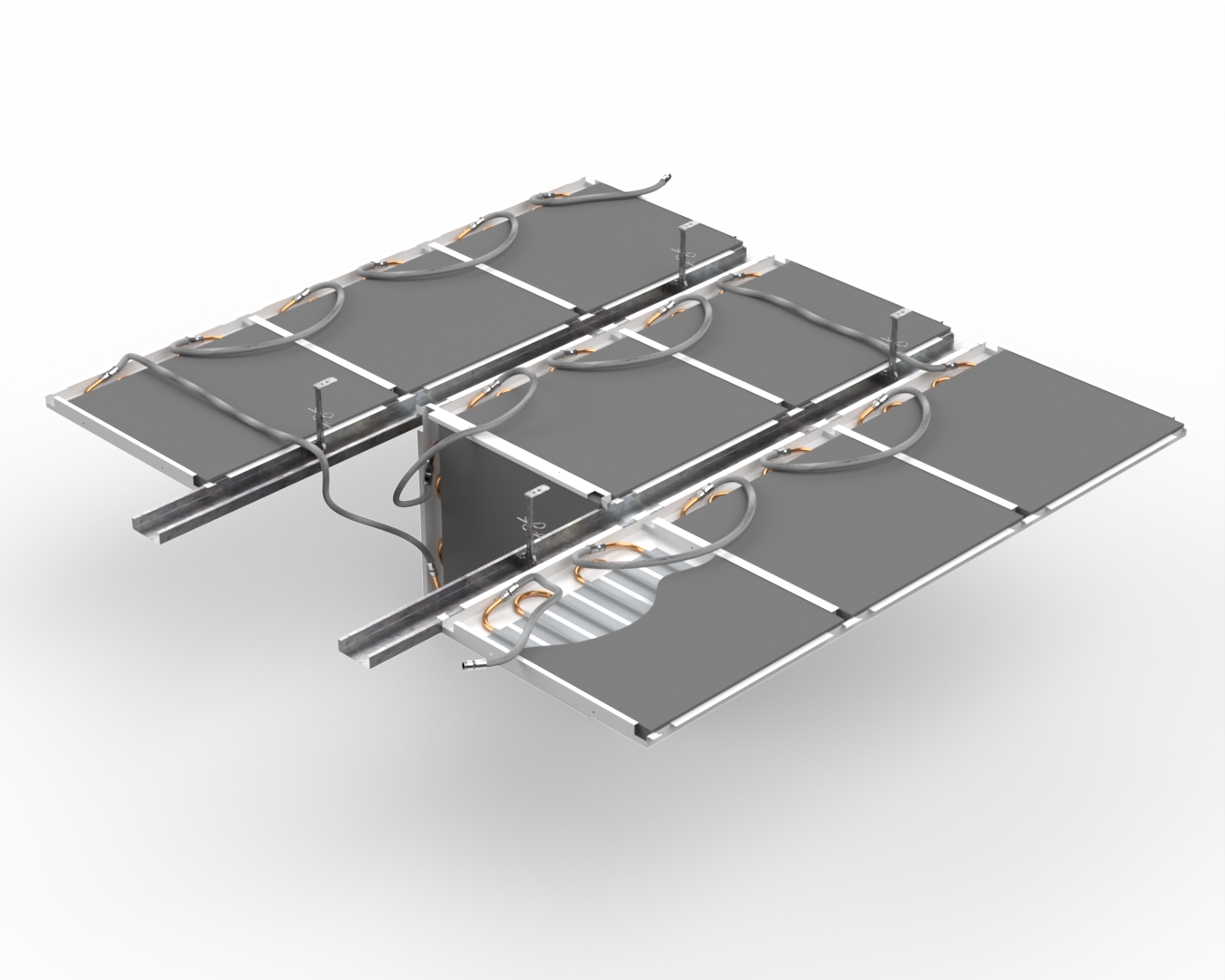

Bandrasterdecke standard

Längsseitig abklappbar. Das Bandrastersystem eignet sich ideal für nachträgliche Änderungen der Raumgeometrie.

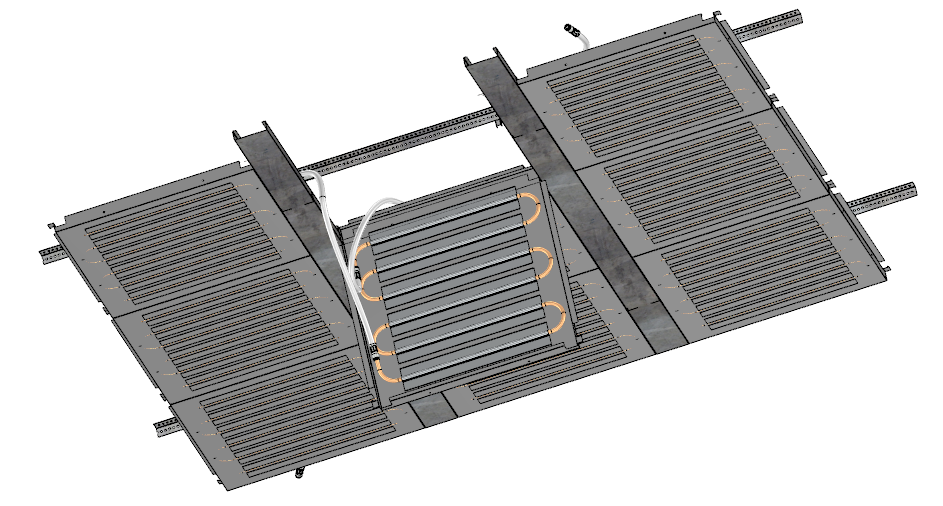

So funktioniert die Bandrasterdecke längsseitig abklappbar

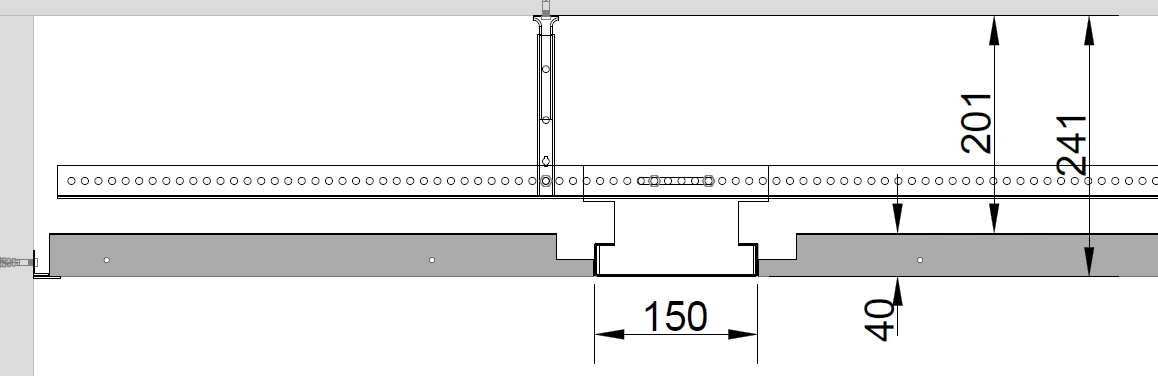

Technische Daten

Kassette: verzinktes Stahlblech 0,7 mm
Aktivierung: Kupfer-Aluminium
Dämmung: Mineralwolle in LDPE-Folie
Akustikauflage: Gipskartonplatte 12,5 mm
Pulverbeschichtung im Farbton RAL 9016 (weitere RAL- oder NCS-Farben auf Anfrage)

Länge: max. 1800 mm
Breite: max. 700 mm
Fläche: max. 1,7 m²
Gewicht: ca. 21 kg/m² inkl. Aktivierung und Unterkonstruktion (zusätzliche Ein- oder Aufbauten nicht eingeschlossen)

Nenn-Kühlleistung (10K): 111 W/m² nach EN 14240
Nenn-Wärmeleistung (15K): 121 W/m² nach EN 14237

Perforierte Oberfläche mit unterschiedlichen freien Querschnitten möglich
Standardperforation: RD 1.5 - 2,83 freier Querschnitt 22 %

Zehnder_RHC_Unten_Perforierte_Oberfläche_Lochung_5mm_Rand

Bewerteter Schallabsorptionsgrad nach DIN EN ISO 354
αw = 0,55 - 0,95, je nach Ausführung

Betriebstemperatur: max. 50 °C
Betriebsdruck: max. 10,5 bar
Anschlussgröße DN 12, bauseitige Verbindung mit geeigneten, flexiblen Schläuchen
Empfohlener Druckverlust je Heizkreis max. 30 kPa

A2 - s2,d0 nach EN 13501-1

Werkzeuglose Montage und Demontage gemäß Zehnder Montageanleitung
Montage mit mind. einem Abhänger je m² Deckenfläche
Ein- und Aufbauten müssen zusätzlich berücksichtigt werden
Wandanschlussplatten nicht abklappbar (Sonderlösungen auf Anfrage)

Die Vorteile mit Klimadecken

Natürliche Strahlungswärme

Gleichmäßige Behaglichkeit

Lautlose
Heiz- und Kühlwirkung

Komfort
ohne Zugerscheinung
