Zehnder Montagesätze bieten Lösungen für verschiedene Anwendungsfälle, von der Befestigung an Holzdecken bis hin zu horizontalen Stahlträgern. Die Standard-Montagesätze können wahlweise mit Spannschloss für eine höhere Flexibilität genutzt werden.
Drahtseilabhängungen sind insbesondere für niedrigere Räume entwickelt und harmonieren optimal mit der Zehnder ZFP Urban.

Standard-Montagesätze

Mindestabhängehöhe

Zehnder, CP, installation kit, link chain, turnbuckle, minimum suspension height

Holzdecke

Zehnder, System GRM, Global, RHC, Ceiling Panels, CP, DSP, ZFP, rendering, detail, KN83, mounting kit, concrete ceiling

KN 52*

Mindestabhängehöhe
ohne Gliederkette: 154 mm

Artikelnummer: 513520

Zehnder, CP, mounting kit, link chain, wooden ceiling, labeled

KN 82*

Mindestabhängehöhe
ohne Gliederkette: 392 mm

Artikelnummer: 513530

^{*Befestigungsschrauben der Montageplatten
sind bauseits zu beschaffen.}

Zehnder, CP, installation kit, link chain, turnbuckle, wooden ceiling, labeled

Legende mit Artikelnummer

1 Sechskantmutter M8 || 506080

7 Gliederkette 4 mm || 509960
^{Gliederketten sind separat zu bestellen.}

8 Karabinerhaken 5 x 50 || 506010

9 Ösenschraube M8 || 506040

13 Spannschloss M6 x 110 || 506120

14 Grundplatte M8 || 513500

Betondecke

Zehnder, System GRM, Global, RHC, Ceiling Panels, CP, DSP, ZFP, rendering, detail, KN84, mounting kit, sectional steel

KN 53

Mindestabhängehöhe
ohne Gliederkette: 141 mm

Artikelnummer: 505160

Zehnder, CP, installation kit, link chain, concrete ceiling, labeled

KN 83

Mindestabhängehöhe
ohne Gliederkette: 379 mm

Artikelnummer: 505260

Zehnder, CP, installation kit, link chain, turnbuckle, concrete ceiling, labeled

Legende mit Artikelnummer

1 Sechskantmutter M8 || 506080

2 Stahldübel M8 || 961120

7 Gliederkette 4 mm || 509960
^{Gliederketten sind separat zu bestellen.}

8 Karabinerhaken 5 x 50 || 506010

9 Ösenschraube M8 || 506040

13 Spannschloss M6 x 110 || 506120

Profilstahl

Zehnder, System GRM, Global, RHC, Ceiling Panels, CP, DSP, ZFP, rendering, detail, KN86, mounting kit, trapezoidal sheet metal

KN 54

Mindestabhängehöhe
ohne Gliederkette: 141 mm

Artikelnummer: 505170

Zehnder, CP, mounting kit, link chain, sectional steel, labeled

KN 84

Mindestabhängehöhe
ohne Gliederkette: 379 mm

Artikelnummer: 505270

Zehnder, CP, mounting kit, link chain, turnbuckle, sectional steel, labeled

Legende mit Artikelnummer

1 Sechskantmutter M8 || 506080

7 Gliederkette 4 mm || 509960
^{Gliederketten sind separat zu bestellen.}

8 Karabinerhaken 5 x 50 || 506010

9 Ösenschraube M8 || 506040

13 Spannschloss M6 x 110 || 506120

Trapezblech

Zehnder, System GRM, Global, RHC, Ceiling Panels, CP, DSP, ZFP, rendering, detail, KN87, mounting kit, inclined steel beam

KN 56

Mindestabhängehöhe
ohne Gliederkette: 183 mm

Artikelnummer: 505210

Zehnder, CP, mounting kit, link chain, trapezoidal sheet metal, labeled

KN 86

Mindestabhängehöhe
ohne Gliederkette: 421 mm

Artikelnummer: 505280

Zehnder, CP, mounting kit, link chain, turnbuckle, trapezoidal sheet, labeled

Legende mit Artikelnummer

1 Sechskantmutter M8 || 506080

6 Trapezhänger M8 || 506020

7 Gliederkette 4 mm || 509960
^{Gliederketten sind separat zu bestellen.}

8 Karabinerhaken 5 x 50 || 506010

9 Ösenschraube M8 || 506040

12 Sechskantschraube M8 x 110 || 501500

13 Spannschloss M6 x 110 || 506120

Geneigter Stahlträger

Zehnder, System GRM, Global, RHC, Ceiling Panels, CP, DSP, ZFP, rendering, detail, KN88, mounting kit, horizontal steel beam, horizontal

KN 57

Mindestabhängehöhe
ohne Gliederkette: 172 mm

Artikelnummer: 505220

Zehnder, CP, mounting kit, link chain, inclined steel beam, labeled

KN 87

Mindestabhängehöhe
ohne Gliederkette: 410 mm

Artikelnummer: 505290

Zehnder, CP, installation kit, link chain, turnbuckle, inclined steel support, labeled

Legende mit Artikelnummer

3 Trägerklammer M8 || 506030

4 Sicherungslasche || 506100

5 Blattschraube M8 || 506050

7 Gliederkette 4 mm || 509960
^{Gliederketten sind separat zu bestellen.}

8 Karabinerhaken 5 x 50 || 506010

9 Ösenschraube M8 || 506040

11 Sechskantschraube M8 x 40 || 506070

13 Spannschloss M6 x 110 || 506120

Horizontaler Stahlträger

standard fixing kit K 38, mounting set, installation kit, horizontal steel girder, carrier bracket, fuse cover, washer, hexagon nut, eyebolts, carabiner hook, link chain, screw connection, horizontal

KN 58

Mindestabhängehöhe
ohne Gliederkette: 151 mm

Artikelnummer: 505230

Zehnder, CP, mounting kit, link chain, steel support, labeled

KN 88

Mindestabhängehöhe
ohne Gliederkette: 389 mm

Artikelnummer: 505340

Zehnder, CP, mounting kit, link chain, turnbuckle, steel beam, labeled

Legende mit Artikelnummer

1 Sechskantmutter M8 || 506080

3 Trägerklammer M8 || 506030

4 Sicherungslasche || 506100

7 Gliederkette 4 mm || 509960
^{Gliederketten sind separat zu bestellen.}

8 Karabinerhaken 5 x 50 || 506010

9 Ösenschraube M8 || 506040

10 Unterlegscheibe M8 || 959020

13 Spannschloss M6 x 110 || 506120

Drahtseilabhängungen

Mindestabhängehöhe

Die Montagesätze mit Drahtseilabhängung sind in zwei Versionen verfügbar. Die Versionen unterscheiden sich in der Länge der mitgelieferten Drahtseile. Bei der Version -1 (bspw. W 62-1) wird ein Drahtseil mit einer Länge ~ 1 m geliefert, bei der Version -3 (bspw. W 62-3) wird ein Drahtseil mit einer Länge von ~ 3 m geliefert. Ansonsten ist der Lieferumfang der beiden Versionen identisch.

Zehnder, CP, mounting kit, wire rope, minimum suspension height

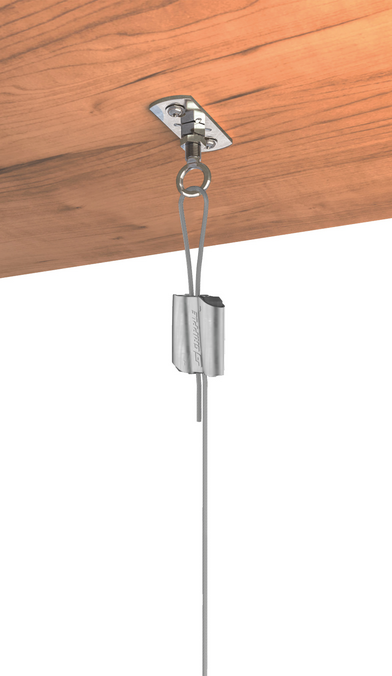

Holzdecke

W 62-1/-3*

Mindestabhängehöhe: 180 mm
Artikelnummer (-1/-3): 518000 / 518600
^{*Befestigungsschrauben der Montageplatten sind bauseits zu beschaffen.}

Zehnder, CP, mounting kit, wire rope, wooden ceiling, labeled

Legende mit Artikelnummer

1 Sechskantmutter M8 || 506080

7 Drahtseilabhängung mit Karabiner und Höhenjustierung (-1/-3) || 517980 / 518590

8 Karabinerhaken 5 x 50 || 506010

9 Ösenschraube M8 || 506040

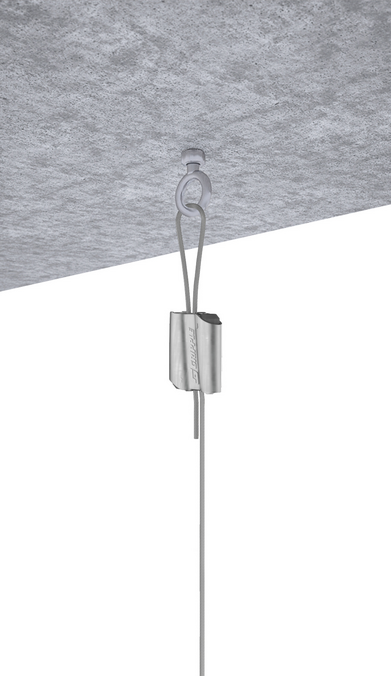

Betondecke

Zehnder_RHC_ceiling panels_wire cable suspension_concrete ceiling

W 63-1/-3

Mindestabhängehöhe: 167 mm
Artikelnummer (-1/-3): 518010 / 518610

Zehnder, CP, mounting kit, wire rope, concrete ceiling, labeled

Legende mit Artikelnummer

1 Sechskantmutter M8 || 506080

2 Stahldübel M8 || 961120

7 Drahtseilabhängung mit Karabiner und Höhenjustierung (-1/-3) || 517980 / 518590

9 Ösenschraube M8 || 506040

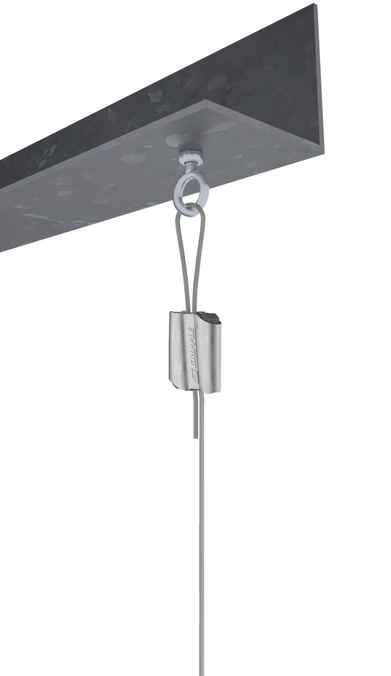

Profilstahl

W 64-1/-3

Mindestabhängehöhe: 167 mm
Artikelnummer (-1/-3): 518030 / 518630

Zehnder, CP, installation kit, wire rope, profiled steel, labeled

Legende mit Artikelnummer

1 Sechskantmutter M8 || 506080

7 Drahtseilabhängung mit Karabiner und Höhenjustierung (-1/-3) || 517980 / 518590

9 Ösenschraube M8 || 506040

Trapezblech

W 66-1/-3

Mindestabhängehöhe: 209 mm
Artikelnummer (-1/-3): 518040 / 518640

Zehnder, CP, mounting kit, wire rope, trapezoidal sheet, labeled

Legende mit Artikelnummer

1 Sechskantmutter M8 || 506080

6 Trapezhänger M8 || 506020

7 Drahtseilabhängung mit Karabiner und Höhenjustierung (-1/-3) || 517980 / 518590

9 Ösenschraube M8 || 506040

12 Sechskantschraube M8 x 110 || 501500

Geneigter Stahlträger

W 67-1/-3

Mindestabhängehöhe: 198 mm
Artikelnummer (-1/-3): 518050 / 518650

Zehnder, CP, mounting kit, wire rope, inclined steel beam, labeled

Legende mit Artikelnummer

1 Sechskantmutter M8 || 506080

3 Trägerklammer M8 || 506030

4 Sicherungslasche || 506100

5 Blattschraube M8 || 506050

7 Drahtseilabhängung mit Karabiner und Höhenjustierung (-1/-3) || 517980 / 518590

9 Ösenschraube M8 || 506040

11 Sechskantschraube M8 x 40 || 506070

Horizontaler Stahlträger

W 68-1/-3

Mindestabhängehöhe: 177 mm
Artikelnummer (-1/-3): 518060 / 518660

Zehnder, CP, mounting kit, link chain, urban, labeled

Legende mit Artikelnummer

1 Sechskantmutter M8 || 506080

3 Trägerklammer M8 || 506030

4 Sicherungslasche || 506100

7 Drahtseilabhängung mit Karabiner und Höhenjustierung (-1/-3) || 517980 / 518590

9 Ösenschraube M8 || 506040

10 Unterlegscheibe M8 || 959020
